(주)비젼테크

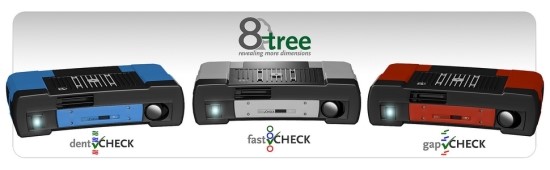

8tree의 "3D CHECKER" 시리즈를 새롭게 선보이게 되었습니다.

3D CHECKER의 가장 큰 장점이자 특징은 3차원 스캔한 후 측정 분석한 결과를 대상물 표면에 바로 투사하여 실시간으로 보여주는 것입니다. 세가지 제품군이 있으며 자세한 설명은 아래와 같습니다.


< gapCHECK >
* 생산라인에서 실시간으로 gap/조립단차를 효율적으로 3차원 측정 및 분석합니다.
* 측정표면에 검사 결과를 실시간으로 직접 투영합니다.
* 조립공정의 효율적 공차관리를 위해 특화된 장비로 한번의 스캔으로 범위 내 연속적인 측정값을 표시합니다.

[성능]
- 갭/단차를 2초 이내 측정에서 결과표시 가능
- FOV : 18 X 24 cm
- 스캔속도 :100ms - 조정가능
- 해상도 : FLUSH = 5um (0.0002"), GAP = 100 um ( 0.004")
- 정확도 : FLUSH = 25um (0.001"), GAP = 300 um (0.012")


< fastCHCEK>
* 실시간으로 파스너/리벳 3차원 검사장비
* 측정표면에 검사 결과를 실시간으로 직접 투영합니다.
* 파스너/리벳 검사에 특화된 장비로 개발 검사분석 결과를 쉽게 이해할 수 있게 제작되었습니다.

[성능]
- 파스너/리벳 2초 이내 측정에서 결과표시 가능
- FOV : 18 X 24 cm
- 스캔속도 :100ms - 조정가능
- 해상도 : 5um (0.0002")
- 정확도 : 25um (0.001")


< dentCHCEK>
* 실시간으로 표면변형상태 3차원 검사장비
* 측정표면에 검사 결과를 실시간으로 직접 투영합니다.
* 표면변형 샃태 검사에 특화된 장비로 개발 검사분석 결과를 쉽게 이해할 수 있게 제작되었습니다.

[성능]
- 표면변형상태 2초 이내 측정에서 결과표시 가능
- FOV : 18 X 24 cm
- 스캔속도 :100ms - 조정가능
- 해상도 : 30um (0.0002")
- 정확도 : 50um (0.001")

향후 CHECK 시리즈를 포함하여 사이트를 수정할 예정이며,
자세한 내용은 비젼테크 블로그(http://blog.naver.com/3dsystems)나
8tree 사이트(http://8-tree.com/)를 참조해주시기 바랍니다
