 SpatialAnalyzer® (SA) 개요

 SpatialAnalyzer는 대규모 애플리케이션을 위한 최고의 휴대용 계측소프트웨어 솔루션입니다.
 SA는 장비 독립적인 추적가능한 3D그래픽 소프트웨어 플랫폼으로, 사용자가 여러 장비의

 데이터를 쉽게 통합하고 복잡한 작업을 간단하게 수행하여 생산성을 향상시킬 수 있습니다.

 ㆍ부품검사

 ㆍ조립

 ㆍ데이터분석

 ㆍ보고서작성

 ㆍ리버스디자인

 ㆍ거의 모든 유형의 휴대용 계측장비와 인터페이스로 복잡한작업을 자동화하여 측정 및 검사 효율성 향상

  ㆍ단순한 작업~ 복잡한 작업까지 광범위한 문제해결

  ㆍ시간 및 비용을 줄이고 궁극적인 생산성 향상

  ㆍROI를 설정하고 이전에는 불가능했던 목표달성

  SA는 복잡한 작업을 간단하게 수행하면서 거의 모든 유형 및 휴대용 계측 기기와 동시에 통신 할 수 있습니다.
  또한 여러 기기의 데이터를 통합하고 사용자가 정확도를 개선하고 시간을 절약하며 불량품을 줄이기위한 최상의 최적화를

  찾도록 도와줍니다. SA는 120 개 이상의 계측기 (레이저 트래커, 로컬 GPS, 휴대용 CMM, 경위, 토탈스테이션, 레이저스캐

  너 등)와 인터페이스하여 각 계측기 클래스에 대해 간단하고 일반적인 인터페이스를 제공합니다.

  SA는 처음부터 대규모 제조와 관련된 거의 모든 산업에서 혁신적인 최첨단 애플리케이션에 참여해왔으며,

  항공 우주, 조선, 에너지, 위성 및 자동차 산업의 전 세계 주요 제조업체를 포함합니다.

  SA는 고객의 요구와 목표를 더욱 충족시키기 위해 지속적으로 개발하고 있습니다.

 SpatialAnalyzer® (SA) 특징 및 장점

 SpatialAnalyzer는 대규모 애플리케이션을위한 최고의 휴대용 계측소프트웨어 솔루션입니다.

 SA는 사용자가 시간, 비용 및 리소스를 절약 할 수 있도록 도와줍니다.


      ■ 여러 휴대용 계측기기와 동시통신

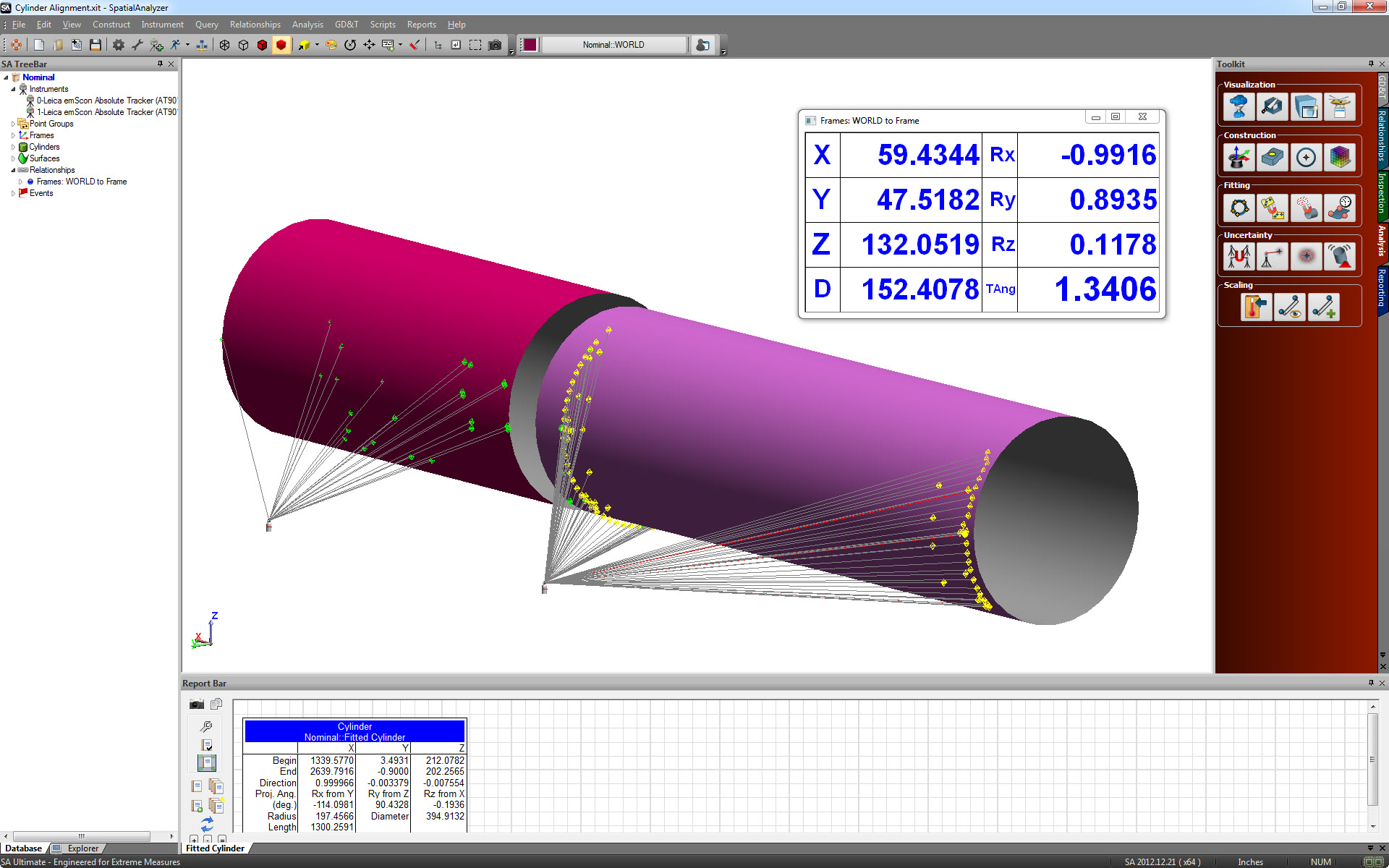

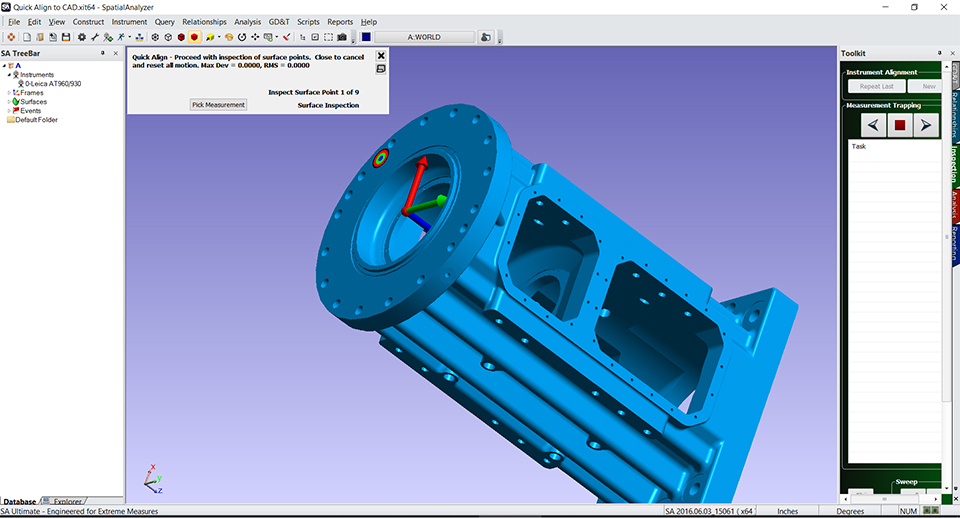

      ■ 3-2-1 얼라인먼트부터 Quick-Align과 전통적인면 Fitting방법까지 여러가지 얼라인먼트 방법을 이용하여 설계

         좌표계와 측정 좌표계를 맞춥니다. Relationship Fitting을 사용하면 기존 반복 피팅 외에도 유기표면에 피쳐 기반의

         동시 피팅이 가능합니다.

      ■  실시간 생성 및 가상 조립

           디지털조립은 최종 조립에 부품들이 적합한지 가상으로 확인 할 수 있으며, 실시간 생성을 위해 전체 도구모음을

           제공합니다.

        ■  추적성

            측정에서 보고까지 100 % 추적성을 통해 처음부터 끝까지 모든 데이터의 명확한 기록을 유지합니다.

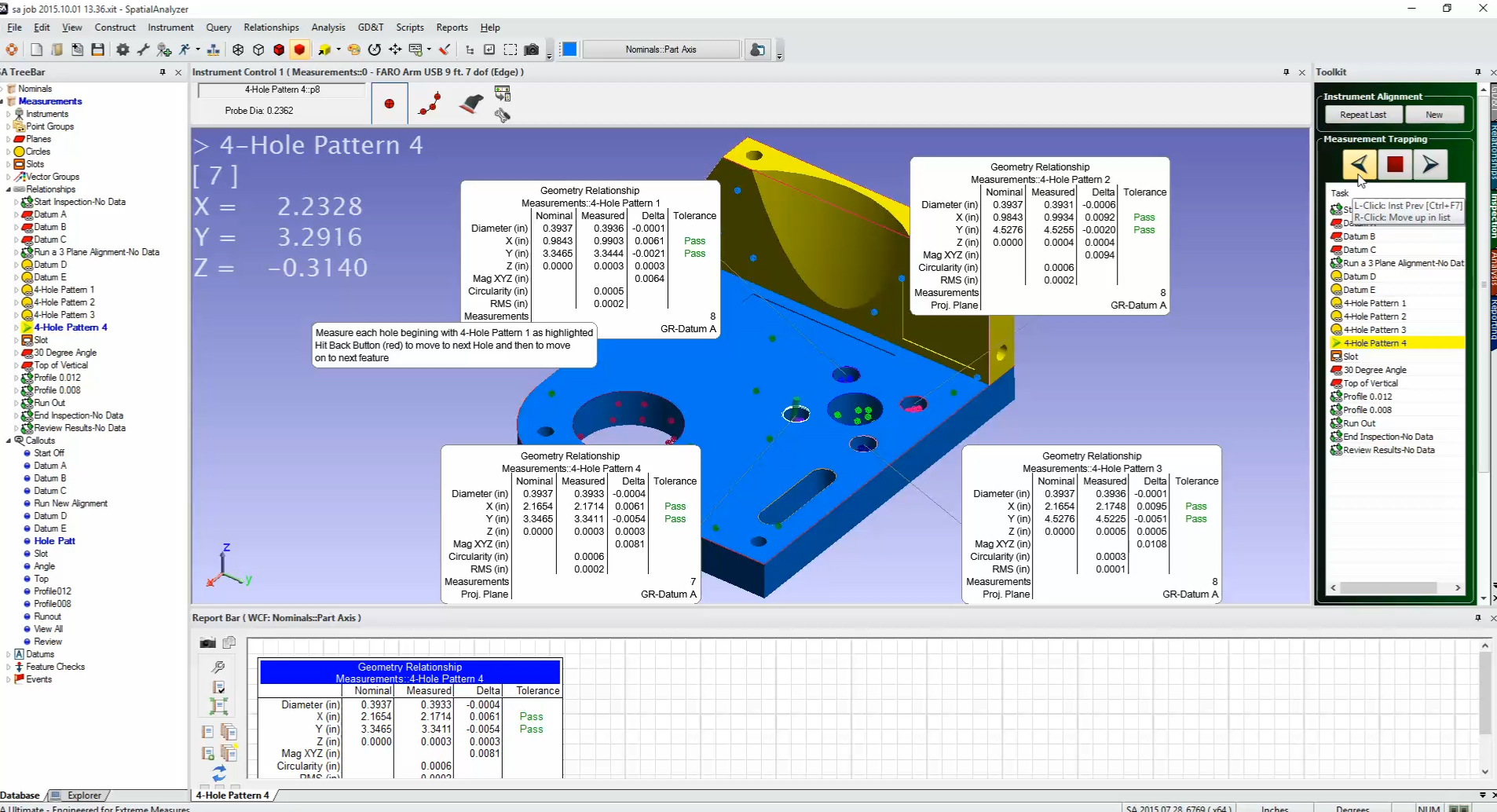

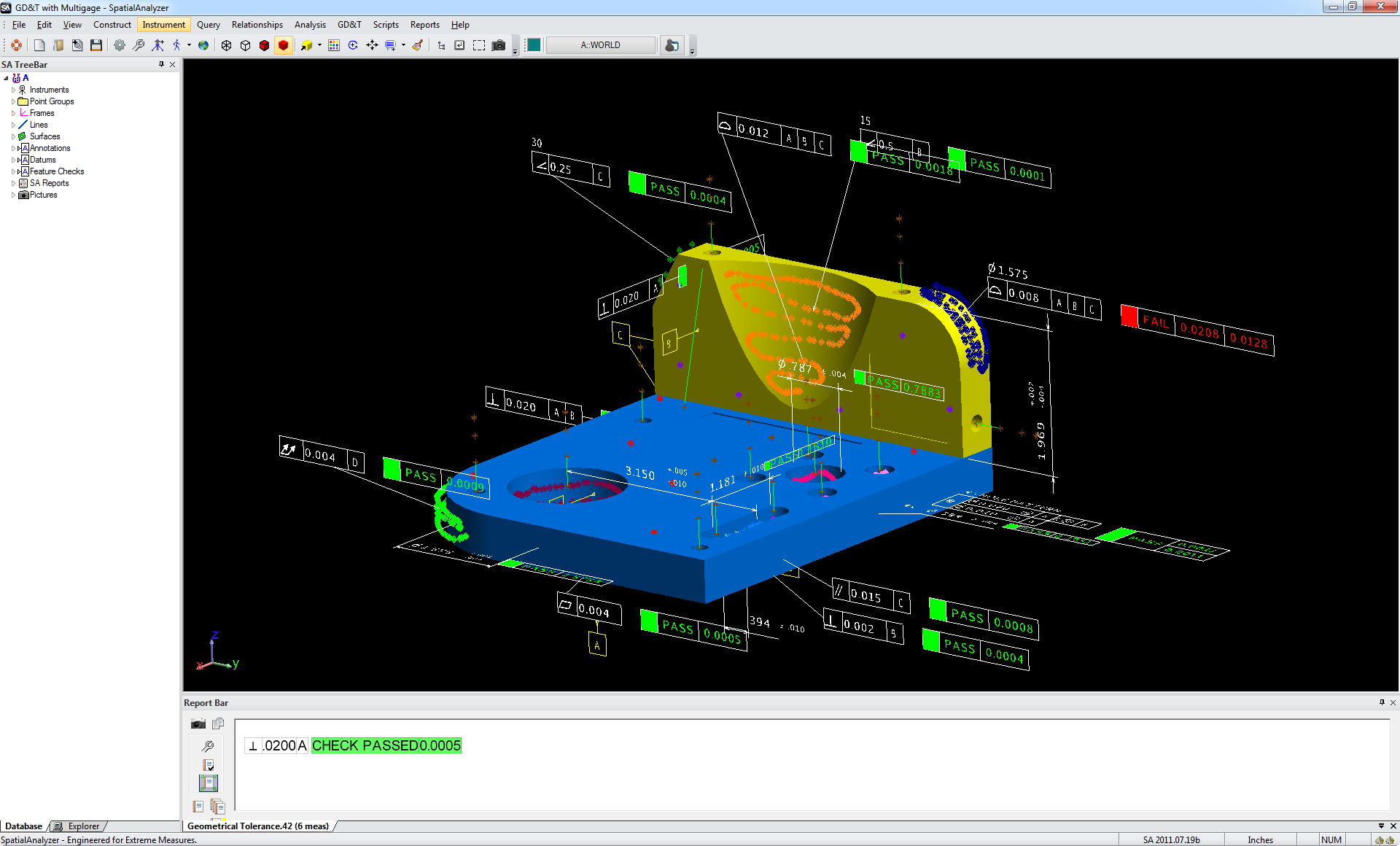

       ■  GD & T 검사

            기본 CAD 주석을 지원하여 ASME 표준 GD & T 요구사항을 해결합니다.

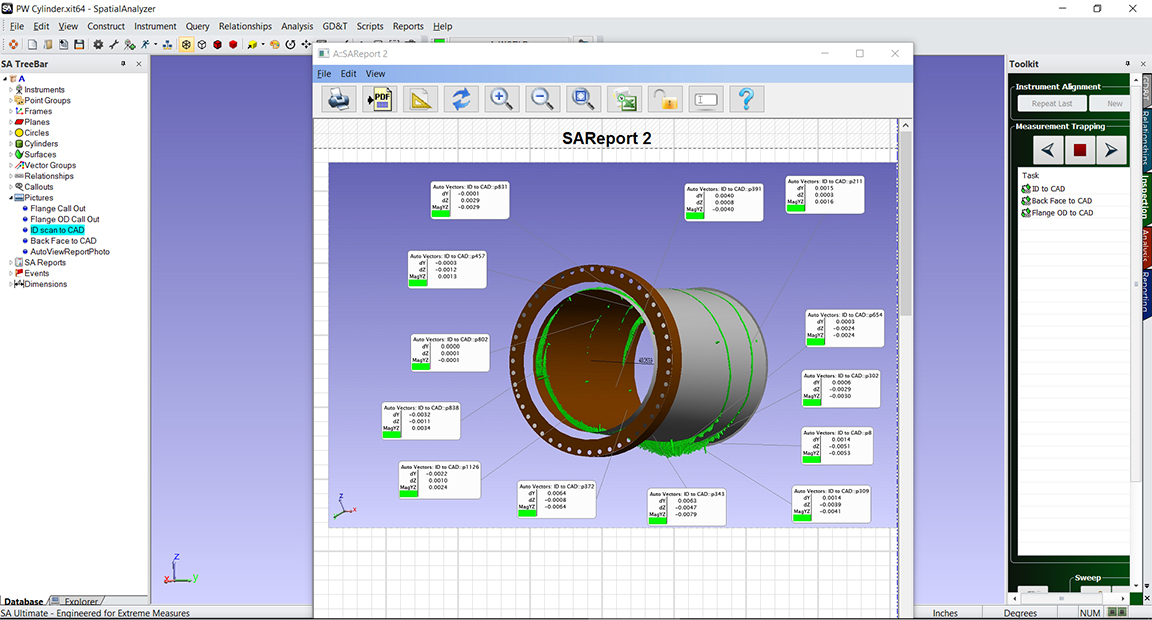

       ■ 보고서

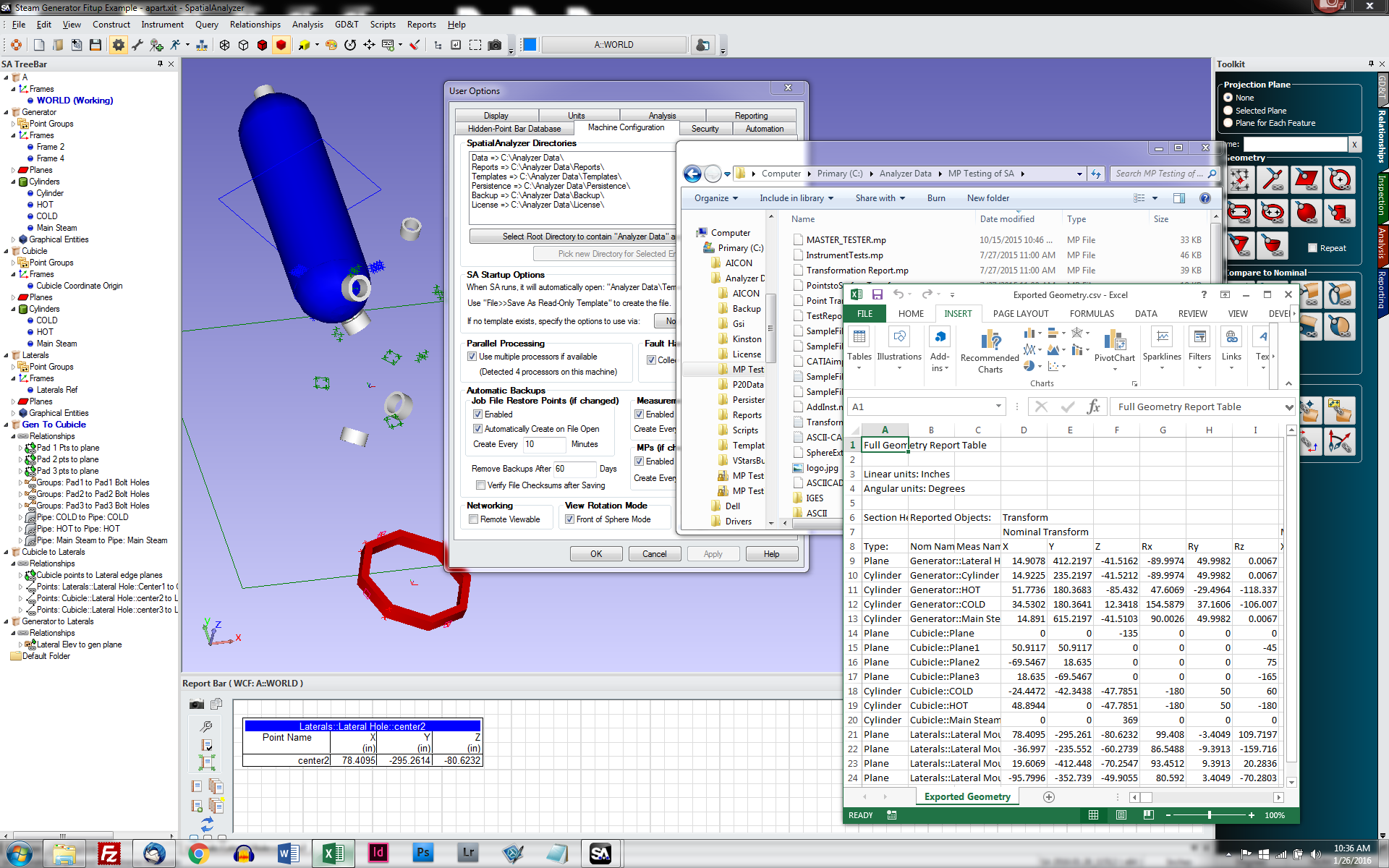

           다양한 형식으로 출력하여 맞춤형 보고서를 빠르고 쉽게 생성합니다.

       ■ 포인트클라우드

           기능 맞춤 및 자동 구 추출을 위해 고급 도구와 레이저 스캐너 인터페이스를 결합하십시오.
           스캔 데이터에서 피쳐를 자동으로 추출하여 CAD와 쉽게 비교하거나 GD & T로 분석 할 수 있습니다.

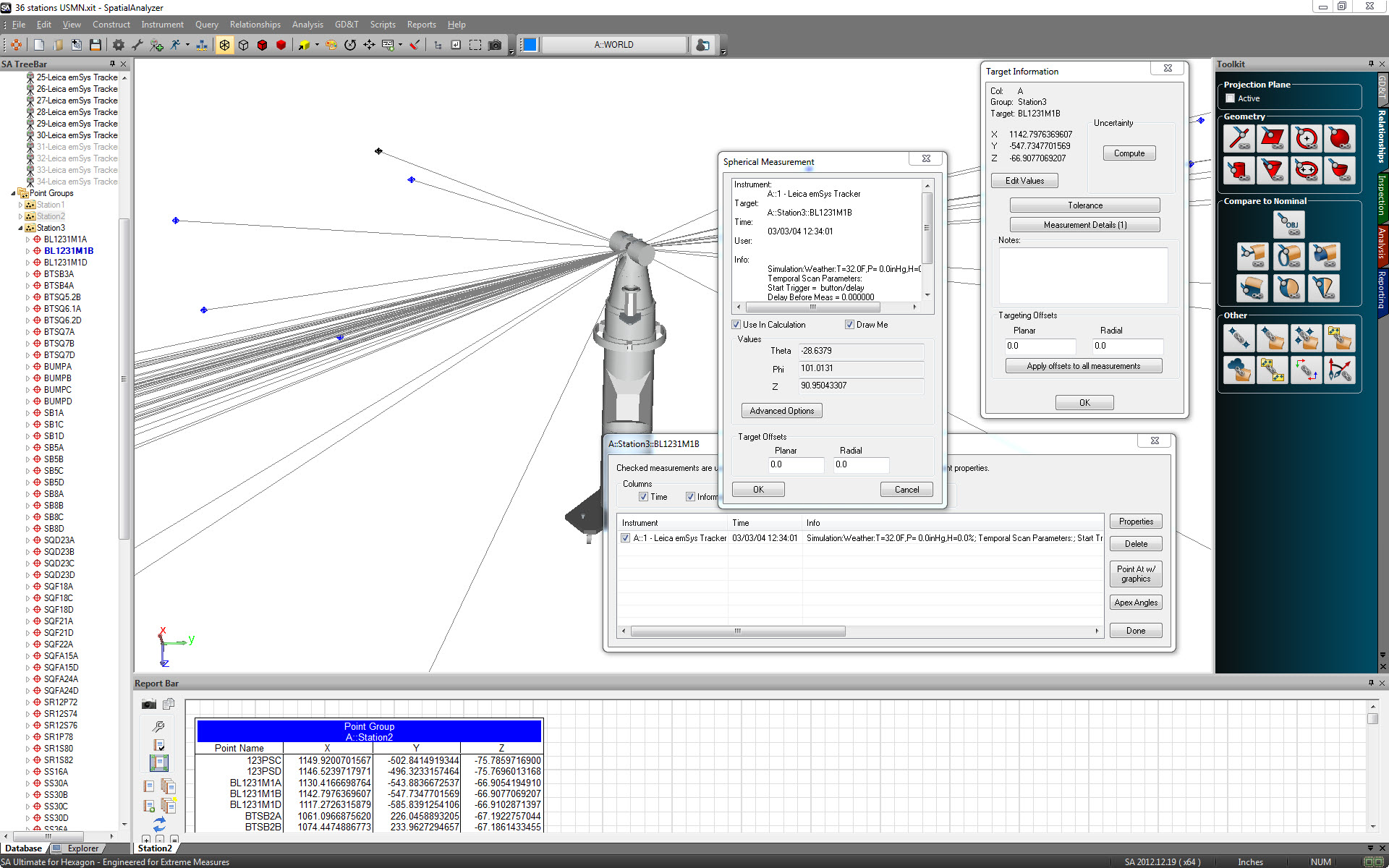

        ■ 불확실성 계산 및 USMN

             측정 불확실성을 계산하고 USMN을 사용하여 이상적인 계측기 네트워크를 달성하십시오.

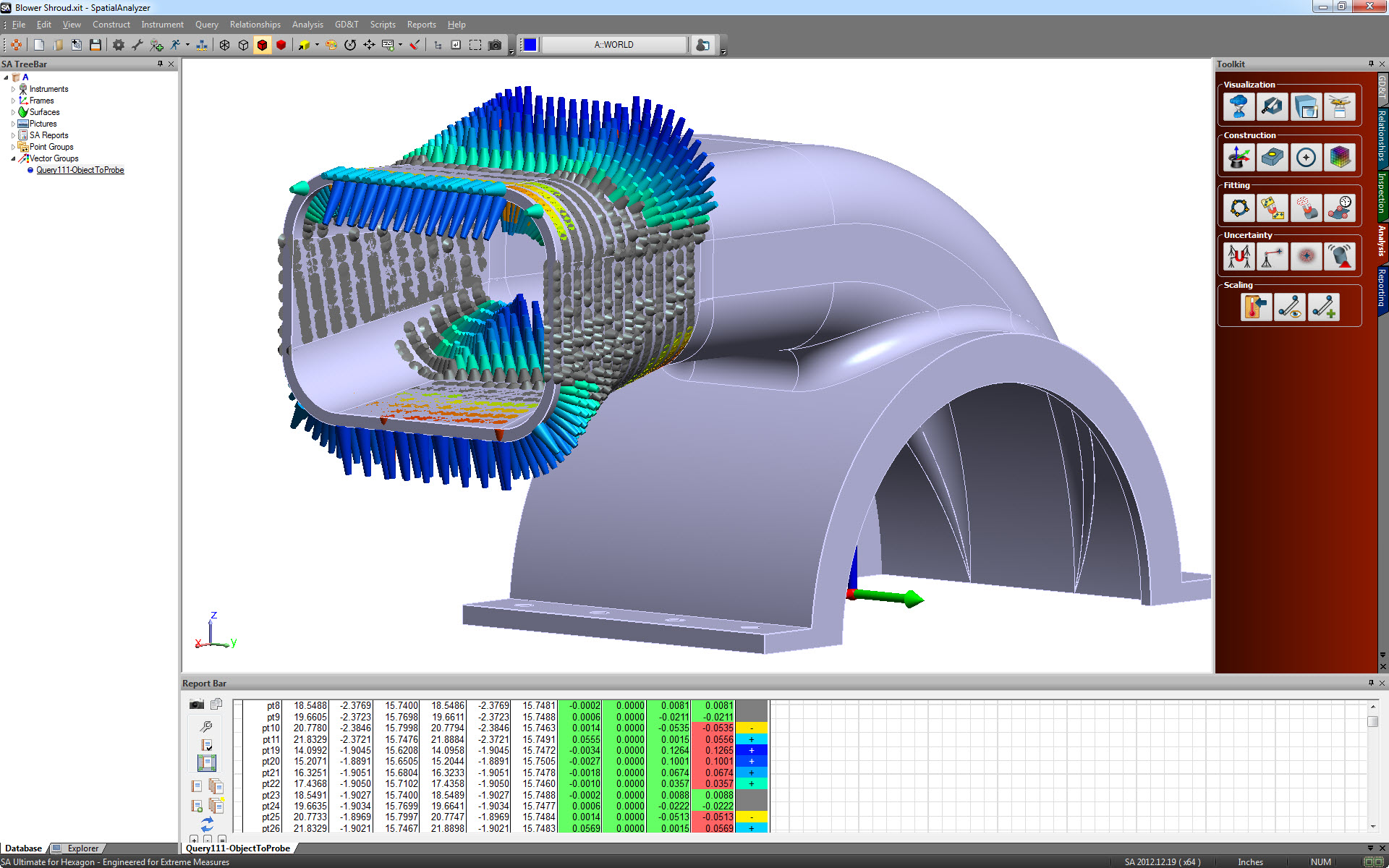

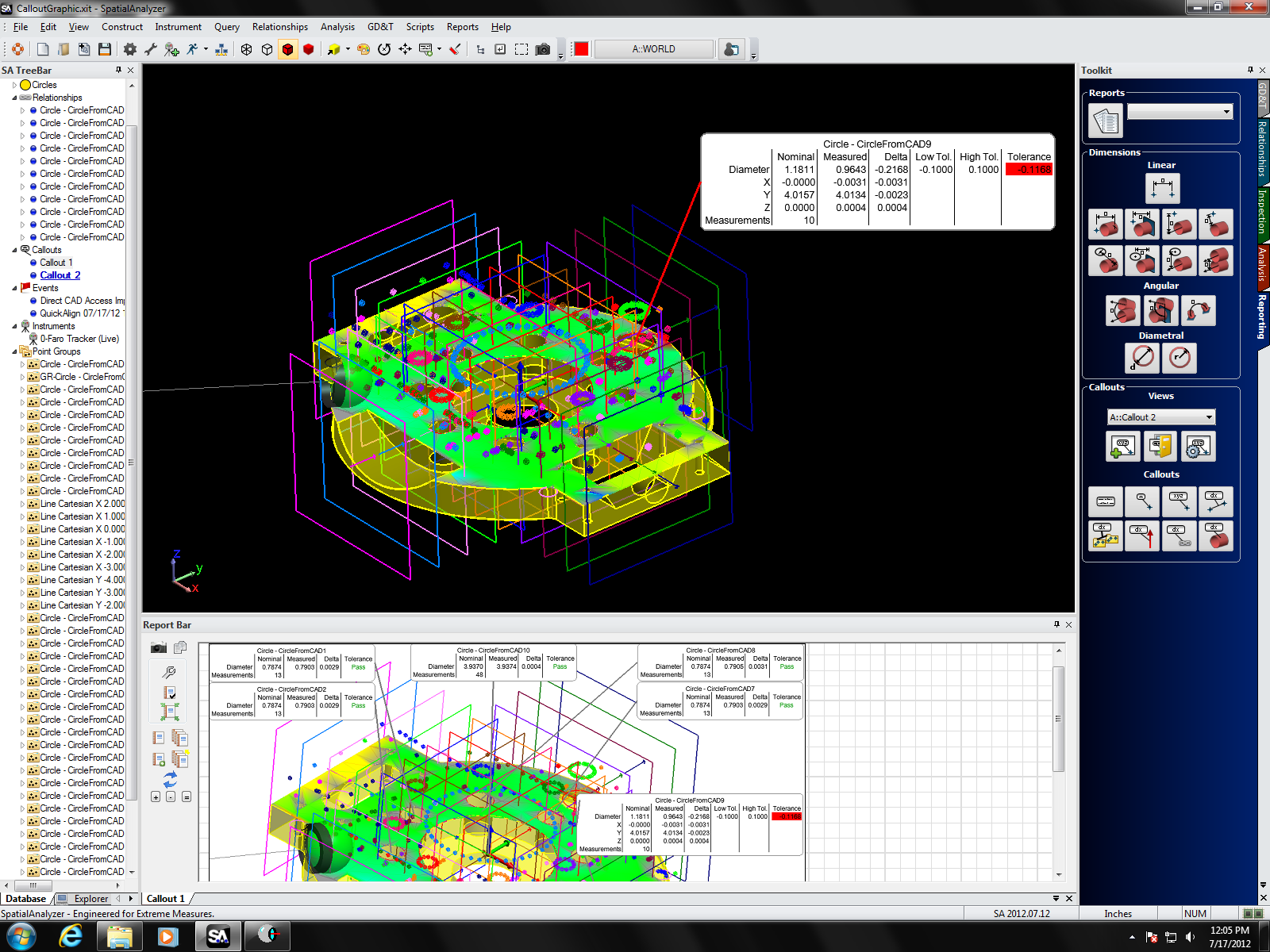

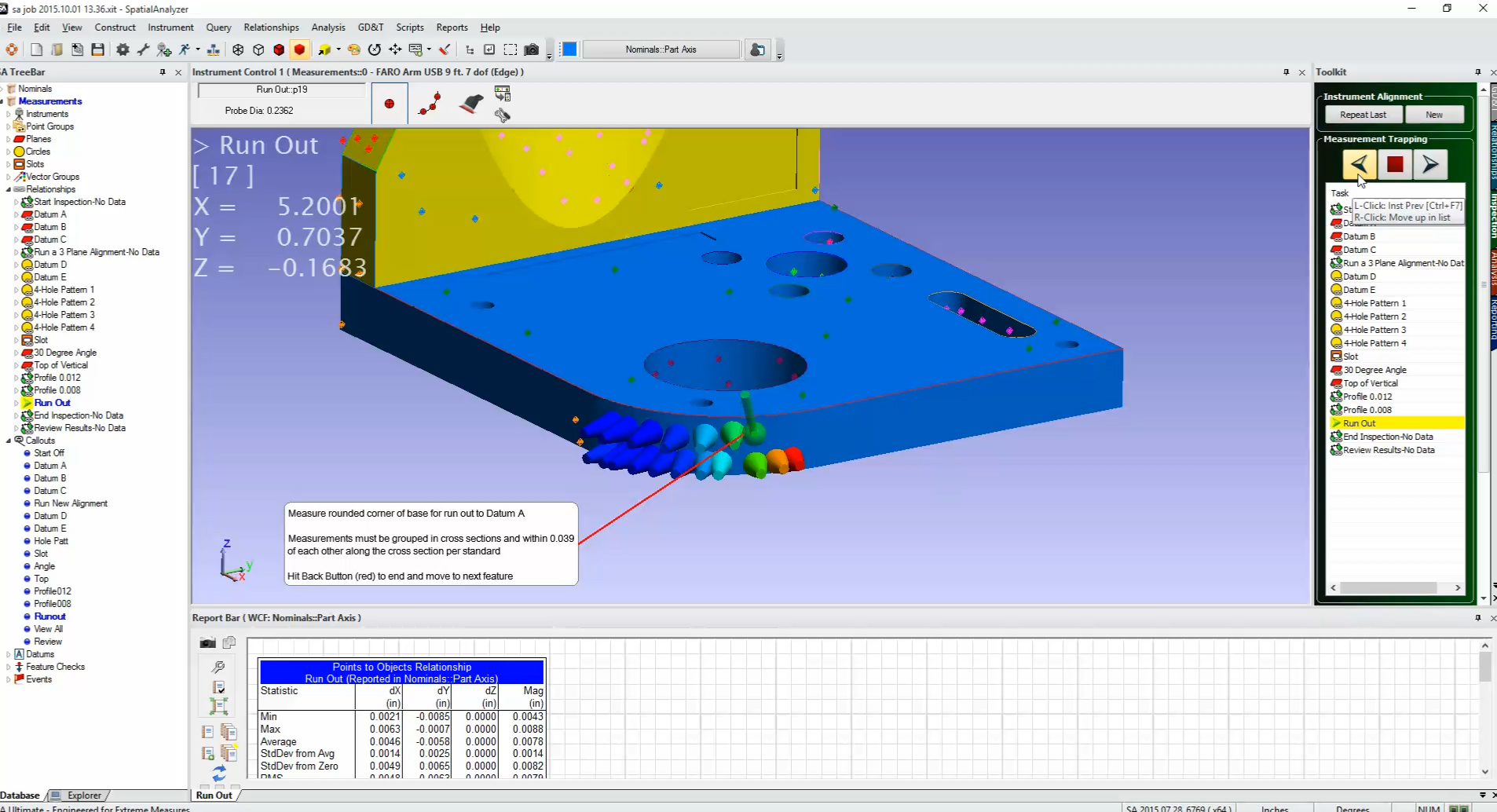

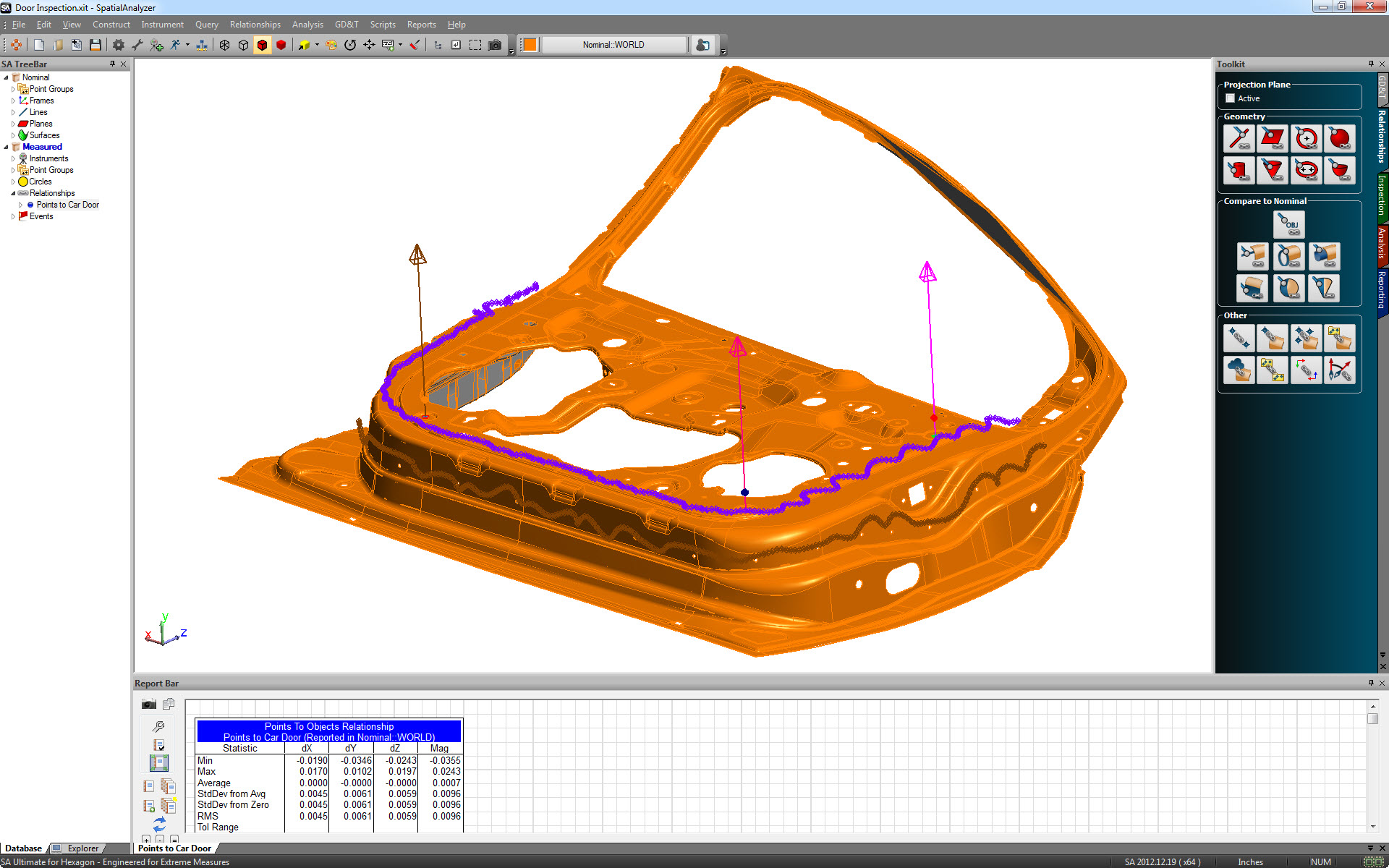

        ■ 형상검사

            CAD 모델 또는 기본 형상에서 설계 기반 검사 루틴을 정의합니다.

        ■ 모델기반의 정의

             CAD 모델을 활용하여 시간에 따른 편차를 포착하거나 실시간으로 관찰하십시오.

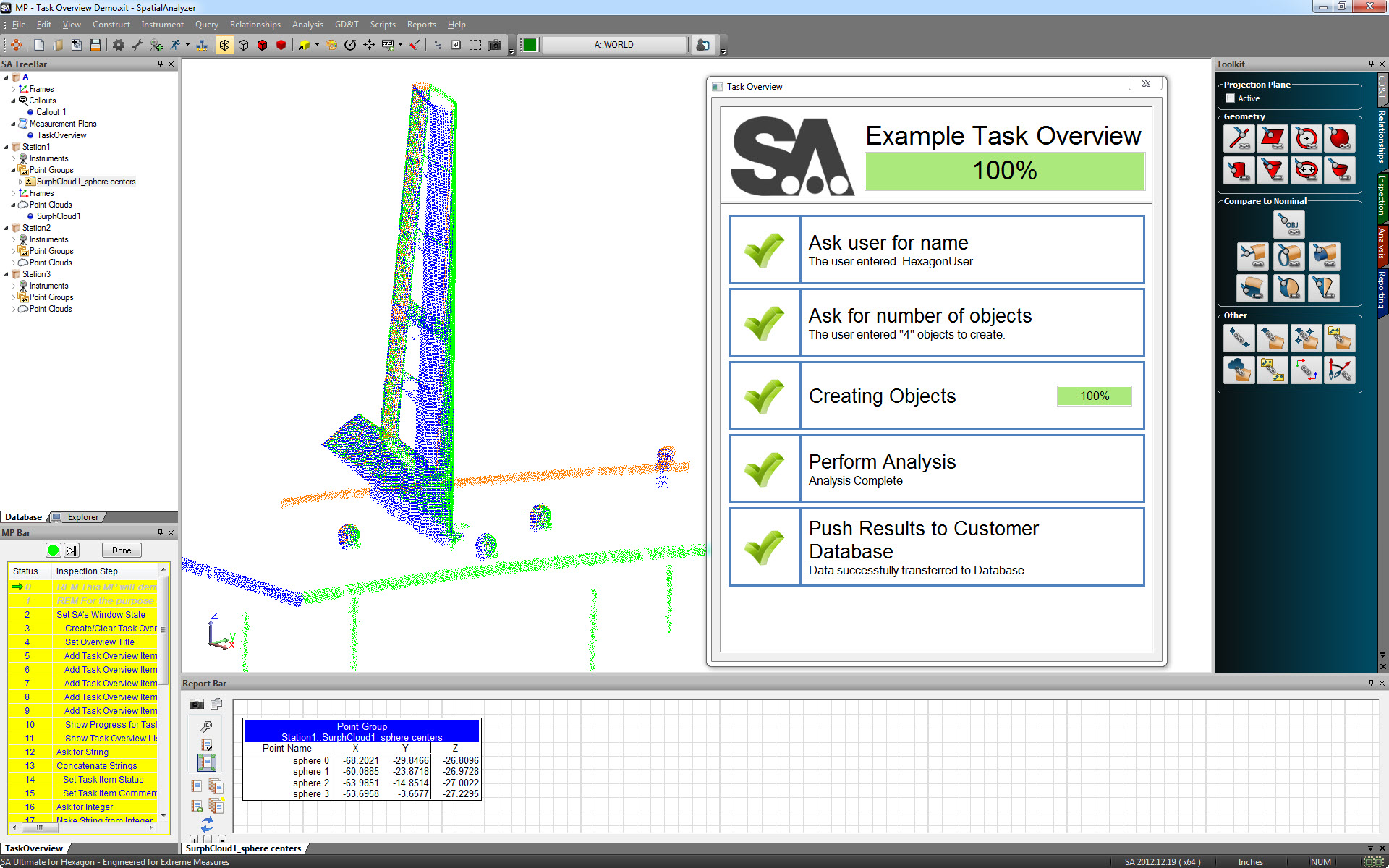

         ■ 오토메이션

             강력한 스크립팅 및 자동화 기능을 활성화하려면 측정 계획 및 SDK를 사용하십시오.

         ■ 2017 SpatialAnalyzer NIST 인증
            SpatialAnalyzer는 NIST (National Institute of Standards and Technology) 인증

         ■ 2015 SpatialAnalyzer PTB 인증

            SpatialAnalyzer는 PTB 인증을 받았습니다. 이 인증은 사용 된 수학 알고리즘이 알려진 표준을 준수하도록합니다.

         ■ CAD형식지원

           IGES, STEP, STL, CATIA®, SolidWorks®, NX®, ProEngineer®, Creo Parametric Inventor 등.

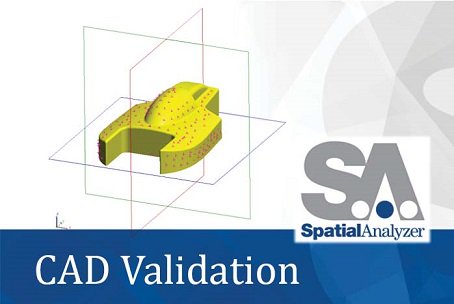

         SA CAD Validation 응용 프로그램은 다음을 간소화하는 독립형 유틸리티입니다.

          CAD 파일 목록과 검증을위한 참조 점이 포함 된 독립형 테스트 참조 파일을 정의하십시오.

          SA의 간단한 CAD 참조 점 파일을 사용하여 SA에서 가져온 CAD 모델을 확인하고 SA의 직접 CAD가져오기

          기능에서 지원하는 모든 파일 형식을 확인할 수 있습니다. 평가된 각 CAD 파일의 수락 및 거부에 대한 통계적

          공차 임계의 값을 정의 할 수 있습니다. 검증 목적으로 SA에 별도의 독립적인 연결을 제공합니다.
          간단한 사용자 인터페이스와 RUN 버튼을 제공하여 필요한만큼 상세한 검증과 함께 검증 프로세스를 수행합니다.

 SpatialAnalyzer® (SA) 패키지

 SpatialAnalyzer는 서로 다른 정밀 측정 요구 및 목표를 해결하는 두 가지 주요 SA 소프트웨어

 패키지가 있습니다. 두 SA 패키지는 거의 모든 유형 및 휴대용 계측 계측기와 사실상 통신 할

 수 있습니다. 고유한 계측 문제가 있는 고객을 위한 맞춤형 소프트웨어 솔루션도 제공됩니다.

  ■  SA패키지

     ㆍSA Professional

     ㆍSA Ultimate

     ㆍSA Analysis

     ㆍSA Robot Calibration Appliance

   ▩ SA Professional

        Native CAD를 사용하는SA Professional은 모든 휴대용 계측 기기를 위한 전문 측정, 정렬, 검사, 분석 및 보고

        소프트웨어입니다. 모든 필수 측정 요구 사항 외에도 몇 가지 주요 검사 기능, 형상 검사 및 측정 자동화가 포함됩니다.

     ㆍ여러 휴대용 계측 기기를 완벽하게 지원

        SA는 거의 모든 유형 및 휴대용 계측 기기와 동시에 통신 할 수 있습니다.
        여기에는 레이저 트래커, 암, 레이저 레이더, 스캐너, 프로젝터, 경위의 장치, 토탈 스테이션 및 사진 측량 장치가

        포함됩니다. 각 장치 클래스마다 공통 인터페이스가 있습니다.

    ㆍ측정

        측정에서 보고까지 100% 추적이 가능합니다.

      ㆍ조정

          기존의 3-2-1 정렬에서 고급 표면 맞춤에 이르기까지 다양한하게 정렬할 수 있습니다.

    ㆍ 생성

       관계는 본질적으로 동적이며 부품 정렬 또는 데이터가 변경되면 자동으로 업데이트됩니다.

     ㆍ평가 및 분석

        측정 불확실성의 모든 그래픽과 수치 묘사가 가능합니다.

    ㆍ보고서

       신속하고 사용자에 맞춘 보고서 생성이 가능합니다.

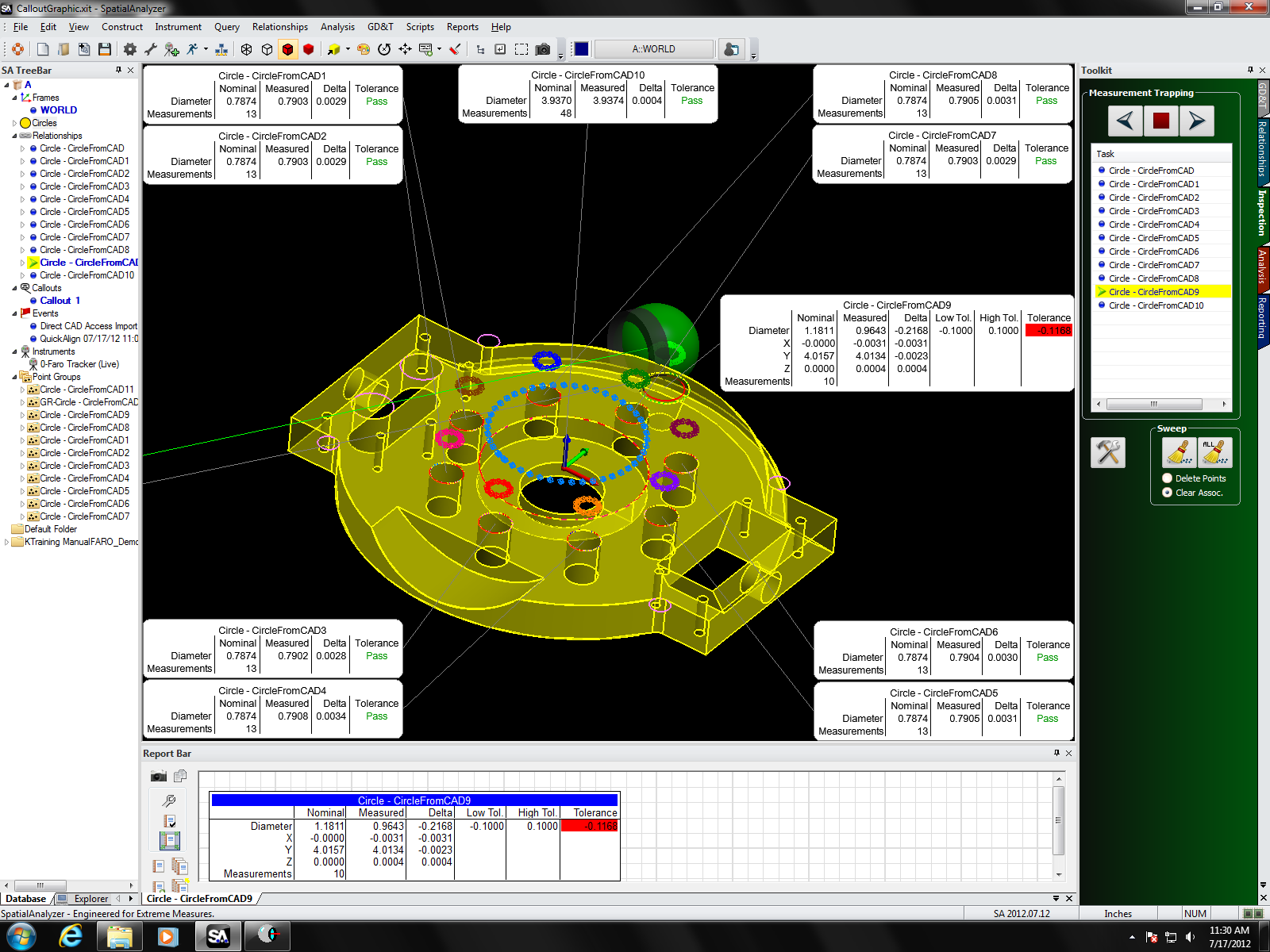

    ㆍGD&T 검사

       GD&T 주석이 포함된 CAD를 가져오고 주석을 수동으로 생성하며 실시간보고를 통해 GD&T 표준을 검사합니다.

     ㆍ형상 검사
         CAD모델 또는 기본 형상에서 설계기반 검사 루틴을 정의합니다.

     ㆍ기본 CAD

         CATIA V4, V5, Pro / Engineer, SolidWorks, Unigraphics 및 기타 CAD 형식과 같은 주요 응용 프로그램에 대한

         가져오기 지원이 가능합니다.

     ▩ SA Ultimate

         SA Ultimate plus Native CAD는 모든 휴대용 기기를위한 최고의 측정, 최적화, 분석,보고 및 자동화 소프트웨어

         제품군입니다. SA Ultimate는 SA Professional에 포함 된 모든 기능과 아래 기능을 포함합니다.

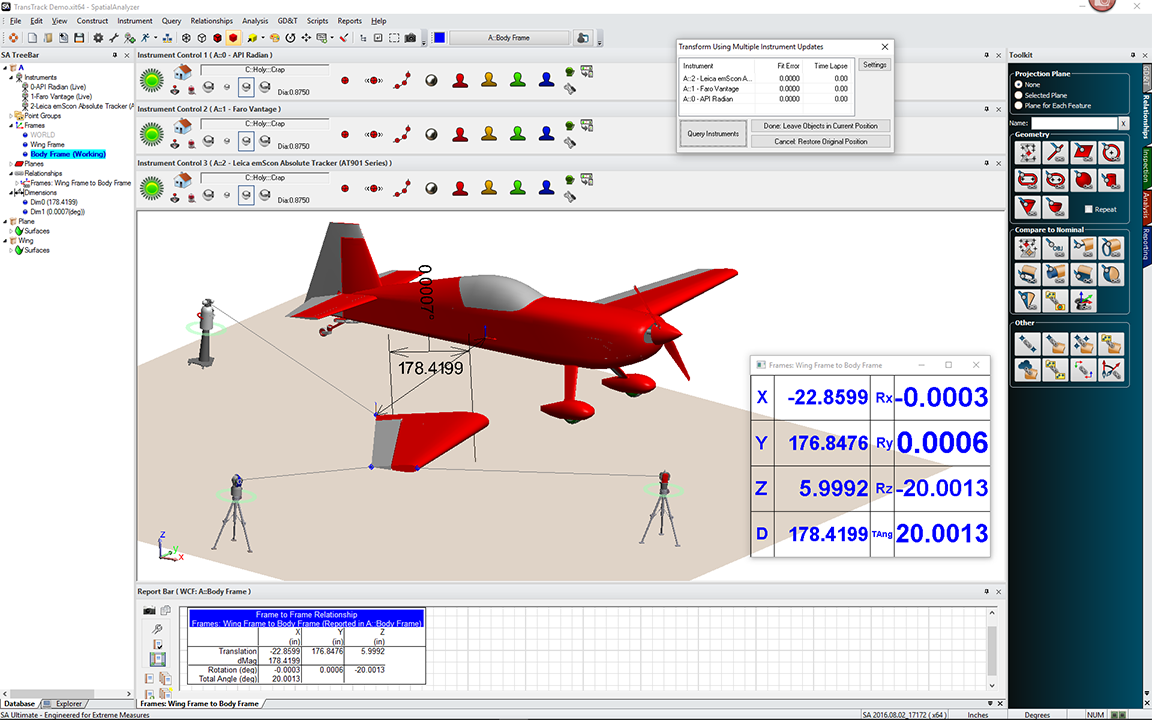

    ㆍ실시간정렬

       움직이는 부품을 실시간으로 추적하여 부품이 제자리로 안내 될 때 부품의 위치를 모니터링 할 수 있습니다.

     ㆍ맞춤 최적화

        고급 정렬에 필요한 힘을 제공하고 공차 범위를 벗어나 공차 범위 내에서 부품을 다시 가져올 수 있습니다.

        여러 제약 조건 / 요구 사항을 충족시키기 위해 맞춤 봉투를 정의 할 수도 있습니다.

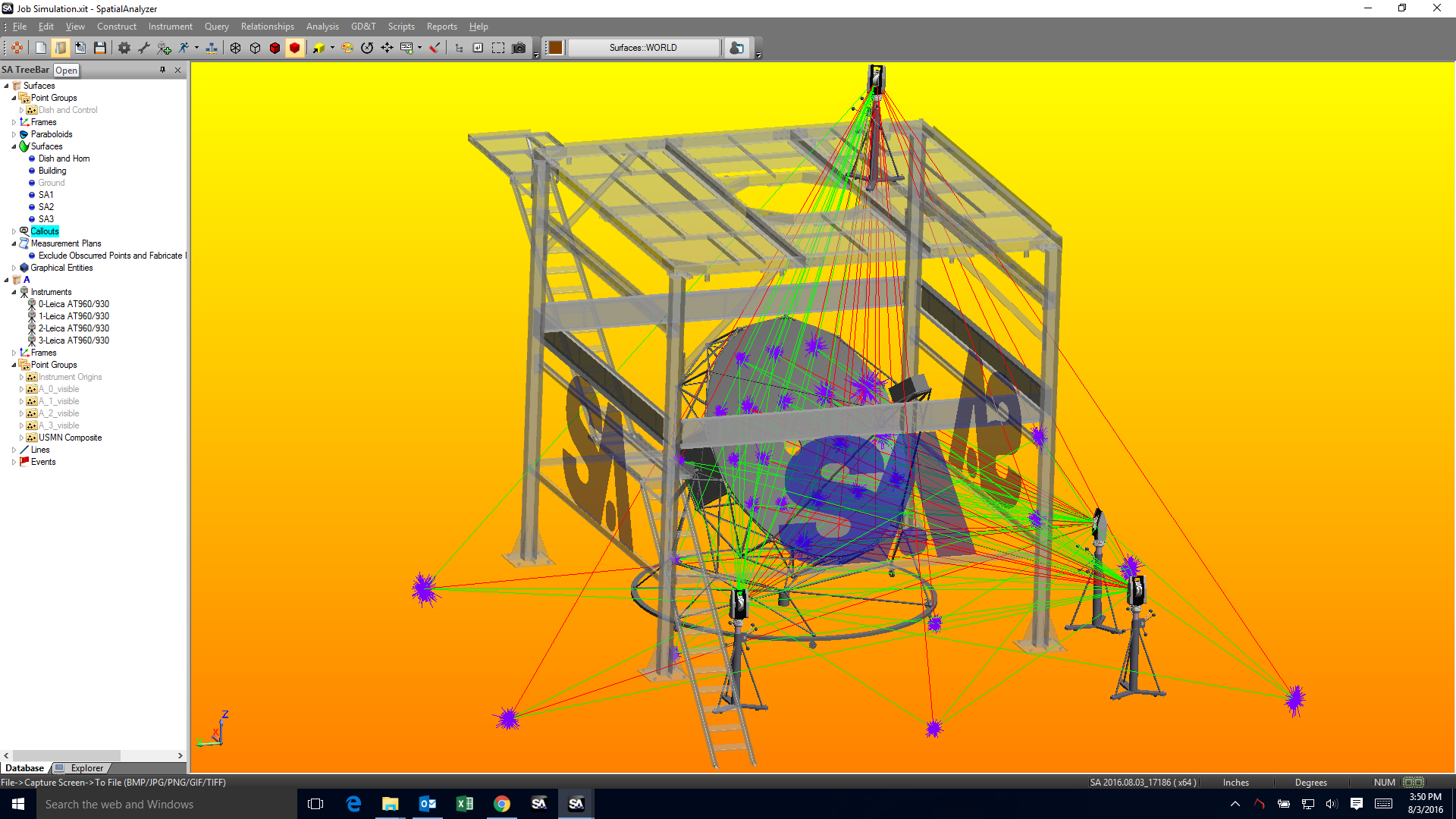

      ㆍ복잡한 계측기 네트워크 (USMN)
         여러가지 계측기의 불확실성 특성을 활용하여 기존 정렬 방법보다 훨씬 정확한 계측기 네트워크를 제공하는 강력한

         기능입니다.

     ㆍ오토메이션
        워크플로우 및 생산성을 크게 향상시키고 오류를 제거하며 상당한 자원을 절약 할 수있는 단순하고 복잡한 스크립트를

        생성합니다.

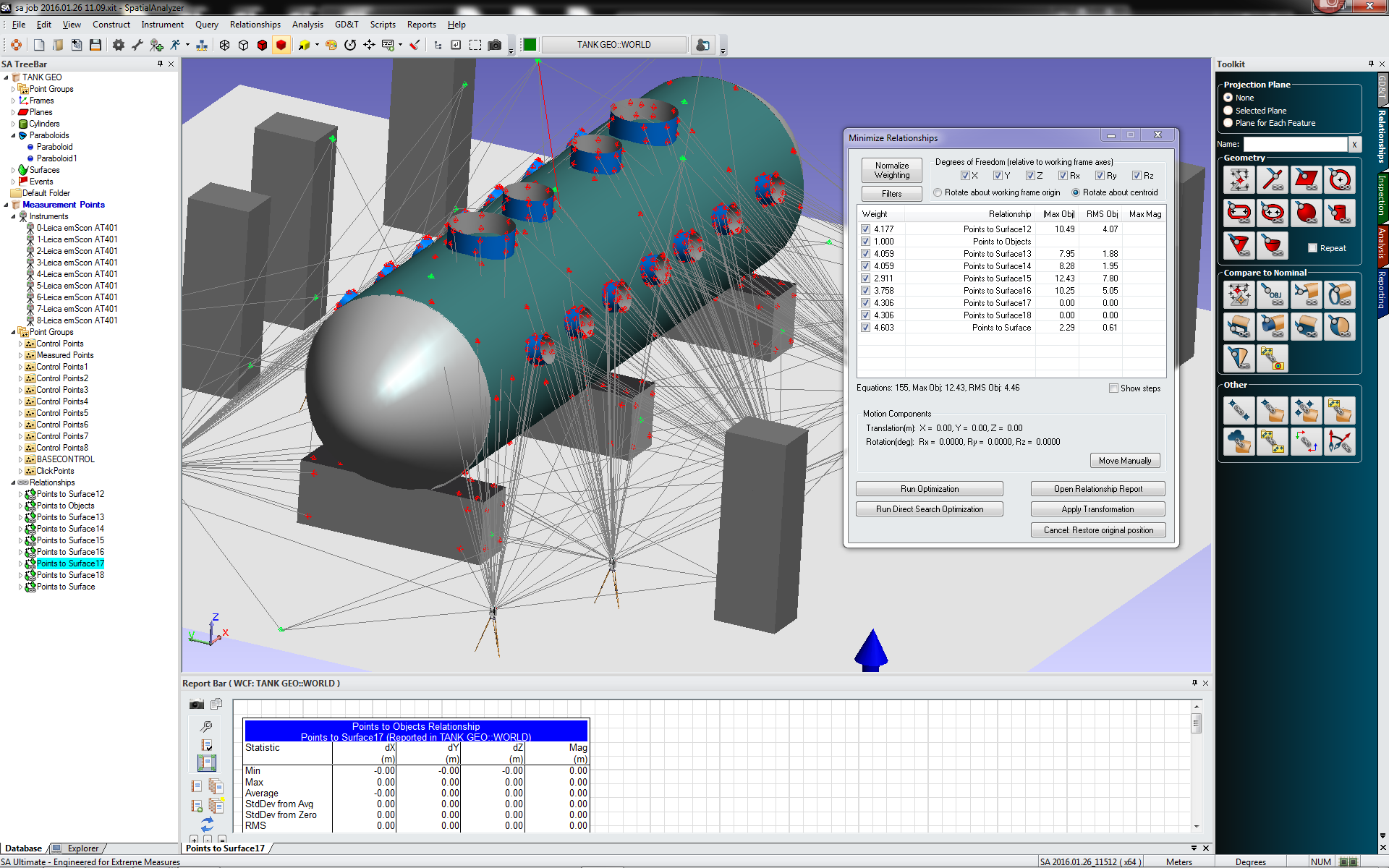

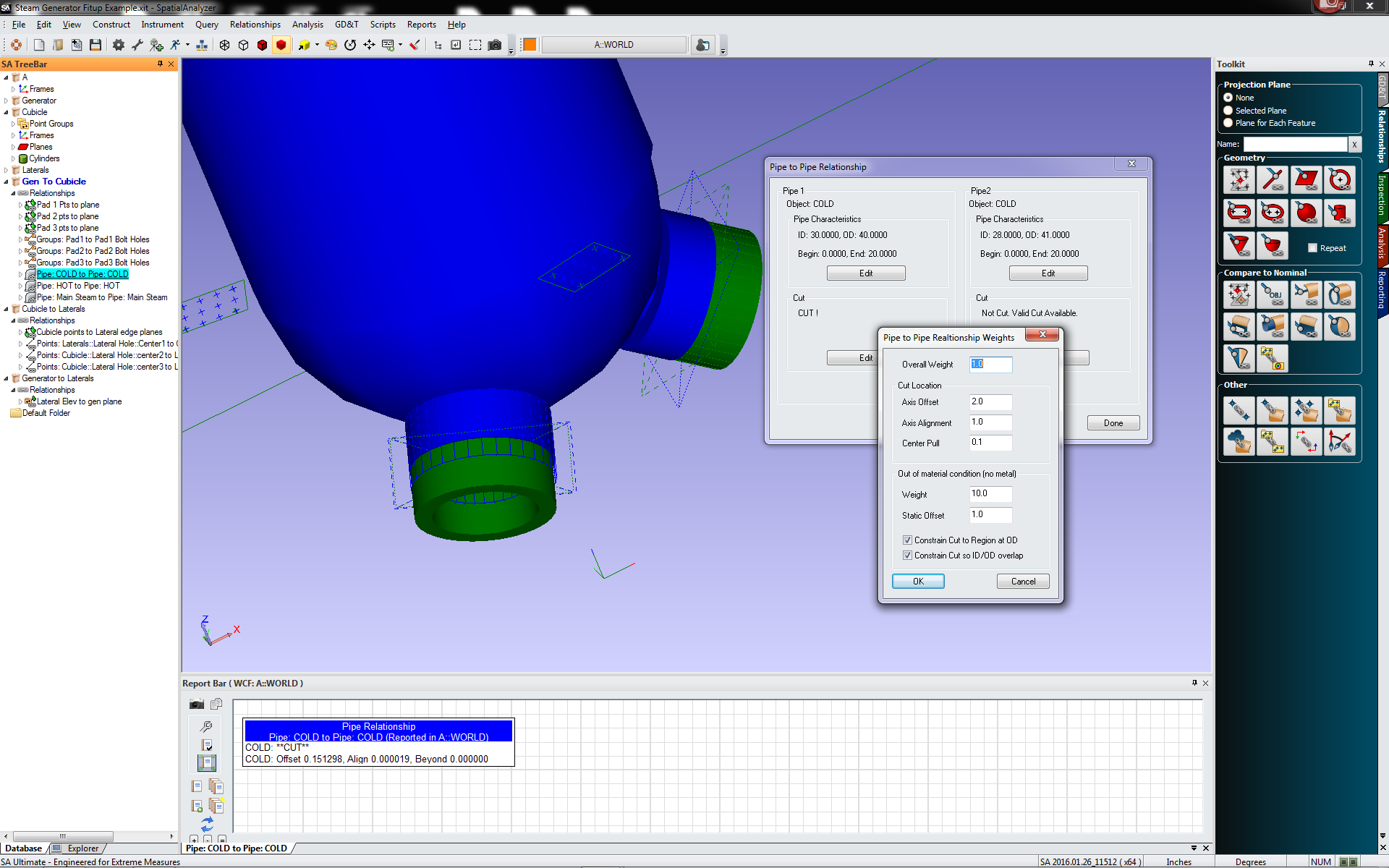

     ㆍ파이프 피팅
        정밀 측정 및 최적화가 필요한 대형 배관 응용 분야에 사용됩니다.

      ㆍ데이터베이스 출력
         SA 데이터를 데이터베이스로 전송하고 프로젝트 / 데이터를 장기적으로 추적 할 수 있는 추가보고 기능입니다.

      ▩ SA Analysis

          SA Analysis에는 장치에 연결할 수 없는 SA Ultimate의 모든 기능이 포함되어 있습니다.

      ▩SA Robot Calibration Appliance

          SA 로봇 교정 어플라이언스는 기본 로봇 언어 프로그램 내에서 로봇의 교정된 운동 학적 모델을 구현할 수 있는

          기능을 제공합니다. 따라서 로봇 언어를 통해 다양한 로봇 포즈에서 계측 측정을 트리거하고 해당 데이터에 대한

          교정을 실행한 다음 프로그램을 계속하면서 교정된 모델을 사용하여 정상적으로 로봇을 이동할 수 있습니다.

         이는 로봇 컨트롤러가 통신을 통해 보정 된 운동학에 액세스 할 수있는 작은 독립형 컴퓨터를 통해 달성됩니다.
         즉, 로봇 내부의 운동 학적 모델을 수정할 필요가 없습니다. 대신 교정 기기를 사용하면 교정 기기를 사용하여

         외부에서 보정 된 운동학 모델을 사용할 수 있습니다. 추가 된 기능은 서로 다른 초점 영역에 대해 여러 운동학

         모델간에 쉽게 전환 할 수 있다는 것입니다. 이를 통해 작업을 위해 로봇을 로컬로 교정하고 훨씬 더 높은 정확도를

         얻을 수 있습니다.

         교정 프로세스에 사용 된 계측 측정은 SpatialAnalyzer (SA) 측정 플랫폼을 사용하여 수행됩니다.
         네트워크를 통해 SA를 교정 기기에 연결하면 로봇 프로그램에서 요구하는대로 기기가 측정을 트리거합니다.
         교정이 완료되면 SpatialAnalyzer가 더 이상 필요하지 않으며 SA Robot Calibration Appliance는 교정된 운동학을

         독립형 장치로 로봇에 제공 할 수 있습니다.
