현장에서 정확하고 복잡한 측정이 필요한 제품을 제작합니까?
예시 :
- 보트 데크 및 커버
- 2D 템플릿 및 패턴
- 주방 및 욕실 조리대
- 수영장 덮개 및 데크
- 주방 및 욕실 조리대
- 바닥재, 파티오, 계단, 포장재
- 유약 또는 표면 측정
Letter Sheet Target System 소개 영상
직사각형처럼 모양이 단순하지 않으면 이러한 유형의 프로젝트는 일반적으로 줄자로 측정 할 수 없으며 제작을 위해 보내집니다.
때로는 모양을 카드보드 또는 플라스틱으로 템플릿으로 만들 수도 있고, 때로는 어색하지만 암, 줄 및 태블릿 기반 시스템을 사용하여 디지털 방식으로 추적 할 수도 있습니다.
더 나은 방법
사진에서 크거나 복잡한 모양을 추적하고 사이즈가 조정 가능하고 치수가 정확한 모양을 디지털 방식으로 프린터 또는 커터로 전송하여 제품 제작을 하고 싶습니까?
카메라와 소프트웨어로 그렇게 할 수 있다고 생각한 적이 있습니까?
사전 설정에 대해 이야기했으며 코딩 된 타겟 프로젝트를 어떻게 도울 수 있는지에 대해 이야기했습니다.
이 게시물에서 우리는 사전 설정에 잘 맞는 제품에 대해 이야기하고 위의 질문에 답하는 PhotoModeler Letter Sheets를 소개합니다.
PhotoModeler와 새로운 Letter Sheet Coded Target 감지 시스템을 사용하면 몇 가지 간단한 단계로 이러한 제작 프로젝트를 수행 할 수 있습니다.
현장 또는 공장 내 사진에서 다양한 크기의 단순하거나 복잡한 모양을 제작하기 위해 스케일 된 디지털 모델이 필요한 경우 타겟 시스템을 사용하십시오. 비교적 평평한 표면의 큰 모양이나 패턴에 가장 유리합니다.
작동 원리
사진에서 모양을 추적하려면 PhotoModeler가 3D 공간에서 '평면'을 정의해야합니다 (개념적으로 모양을 추적하는 데 사용되는 카드보드 또는 플라스틱 템플릿과 같습니다). 장면의 타겟은 모양을 추적 할 수있는 이러한 평면을 정의하는 데 사용됩니다. 3D 프로젝트에서 여러 수준의 평면을 정의 할 수 있으므로 프로젝트에서 추적 할 모든 모양이 하나의 평면에 있어야하는 것은 아닙니다.
원형 타겟의 레터 시트 코딩 된 타겟 패턴은 여러 사진에서 자동으로 감지되고 3D 위치가 자동으로 계산되고 평면이 자동으로 정의되며 실제 좌표계와 스케일이 자동으로 설정됩니다.
관심있는 모양을 추적하고 내보내기 만하면됩니다! 매우 효율적이며 PhotoModeler가 모든 복잡한 수학을 처리합니다!
다양한 애플리케이션을 위한 The Letter Sheet System Targets
Letter Sheet Targets

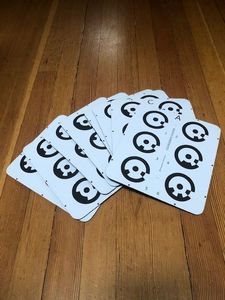

Letter Sheet에는 각각 6 개의 코딩 된 타겟이 있으며 약 190mm x 215mm (7.5”x 8.5”) 크기로 마우스 패드 크기입니다.
▶스케일 - Letter Sheet System의 주요 이점 중 하나는 모델이 실제 좌표계에서 적절하게 스케일된다는 것입니다. 스케일링 된 모델은 치수 적으로 정확합니다. 하지만 스케일링되지 않은 모델은 정확해 보이지만 잘못된 절대 크기 일 수 있습니다. 실물 크기 모델과 비교하
여 장난감 보트 모델을 생각해보십시오. 둘 다 올바르게 보이지만 실물 크기 모델만 치수가 정확합니다!
▶평면 - 레터 시트 타겟은 관심있는 모양을 추적 할 수있는 평면 표면을 정의하는데도 사용됩니다. PhotoModeler에서 평면은 추적에 사용되는 Surface Draw 도구에 중요합니다.
▶좌표계 - 좌표계 의 방향과 축도'A'시트 또는 "좌표계 시트"에서 자동으로 설정 됩니다 .
▶모서리 및 선 - 직선 모서리를 따라 일련의 점을 정의해야하는 경우 해당 점도 자동으로 정의할 수 있습니다! 레터 시트에는 오프셋 지점이 정의 된 위치의 둘레에 작은 화살표가 있으며, 이는 피쳐의 가장자리를 따라 시트를 정렬 할 때 유용합니다.
개별 타겟

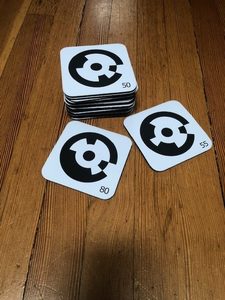

Letter Sheet System에서 발견되는 개별 타겟은 약 100mm x 100mm (4”x 4”)로 코스터 크기 정도입니다.
▶개별 타겟은 사진에 골고루 거치되어 모델의 조각들을 '결합'하는 데 도움이 될 수 있으며 특히 넓은 영역에 분산된 모델에 유용합니다.
레터 시트 시스템 사용 방법
01 장면 전체에 타겟 확산 :
특정 관심 영역의 평평한 영역과 장면 전체의 개별 타겟에 레터 시트를 배치합니다 (반드시 측정 할 필요는 없지만 레터 시트 사이의 사진에서 보이는 영역 포함). 타겟 수가 충분히 높아서 각 사진에 충분한 타겟이 있는 것이 중요합니다 (각 사진에서 10 개 이상의 타겟을 목표로합니다. 두 장의 레터 시트 또는 레터 시트와 각 사진에 몇 개의 개별 타겟이 있어야 합니다).
02 겹치는 사진 찍기 :
사진간에 겹치는 부분이 충분히 있고 각 사진에 10 개 이상의 타겟이 보이는지 확인합니다. 여러 타겟에 의해 사진이 '연결'되기를 원합니다.
일반적으로 생각보다 많은 타겟을 배치하고 생각보다 많은 사진을 찍습니다. 최종 프로젝트에서 모든 사진을 사용할 필요는 없습니다.
03 사진 가져 오기 및 프로젝트 시작 :
'레터 시트 자동 타겟 프로젝트'를 시작하고 사진을 가져 오면 타겟 지점이 감지되고 좌표계가 설정되고 선택적으로 평면, 선 및 오프셋 지점이 형성됩니다.
04 모양 추적 :
PhotoModeler의 Surface Draw 도구를 사용하여 하나 이상의 사진에서 관심있는 모양을 생성합니다.
데크 텍스처 영역, 카운터 상단 가장자리, 풀 가장자리 등이 될 수 있습니다.
05 모델 내보내기 :
모양이 추적되면 모델을 PhotoModeler에서 내보내고 CAD 패키지, 커터 응용 프로그램 또는 프린터 등으로 보낼 수 있습니다.
레터 시트 타겟 세트 획득
PhotoModeler Technologies는 요구 사항에 맞게 세 가지 스타일로 제공되는 Letter Sheet 시스템을 제공합니다.
▶무겁고 고무로 뒤덮인 외부 환경 - 바람이 많이 불고 미끄러운 환경에서 외부에 적합합니다. 즉 보트 데크.
▶Light, Stiff, Card-Back - 내부 및 타겟이 캔틸레버 형인 애플리케이션에 적합합니다. 즉 부엌.
▶자체 인쇄 - 종이에 직접 인쇄하거나 요구 사항에 맞게 제조하십시오. 종이에 인쇄하였다면 테이프를 사용하여 고정하십시오. 가장 유연하고 가장 비용이 적게 드는 옵션!
