측정용 3D 스캐너 구매시 알아야 할 사항

제조업에서 품질 관리는 매우 중요합니다. 특히 항공우주, 에너지, 기계 공구, 토목 인프라 등과 같은 산업에서는 정밀한 측정이 필수적이며, 작은 오류도 심각한 결과를 초래할 수 있습니다.

과거에는 엔지니어들이 캘리퍼스, 마이크로미터, 높이 게이지, 각도기 등과 같은 치수 측정 도구에 의존했습니다. 그러나 이러한 도구들은 각기 한계가 있었습니다. 좌표 측정기(CMM)의 도입은 측정을 간소화했지만, CMM 역시 복잡한 형상을 측정하는 데 느리고, 직접적인 물리적 접촉이 필요하며, 깊은 캐비티나 언더컷과 같은 접근하기 어려운 영역에서는 어려움을 겪고, 대형 물체에 대한 확장성이 제한적이며 복잡한 설정이 필요합니다.

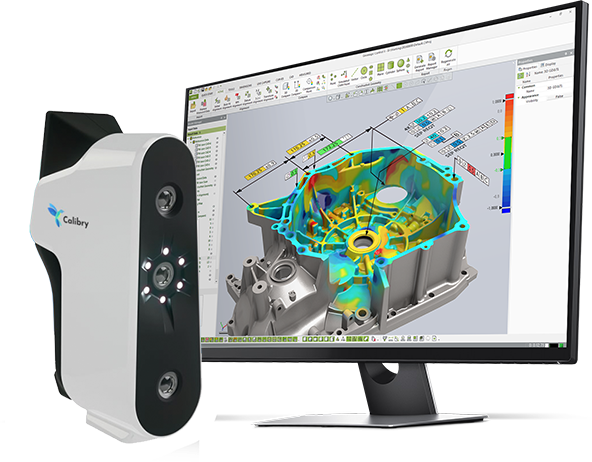

측정용 3D 스캐너는 품질 및 정확성 관리를 위한 차세대 측정 도구로, 생산 시설에서 널리 사용되며, 빠르게 물체를 디지털화하고, 많은 모델이 휴대성을 제공하며, 주요 엔지니어링 소프트웨어와 호환되는 스캔 데이터를 생성합니다.

시장에 나와 있는 측정용 스캐너는 무엇이 있나요?

3D 스캐너는 휴대성(고정식 vs. 휴대용)과 스캔 기술에 따라 다양합니다. 이러한 요소들은 스캐닝 장치를 선택할 때 중요한 고려 사항입니다.

휴대용 스캐너는 가볍고 다재다능하여, 좁은 공간이나 현장에서의 스캔에 이상적입니다. 예를 들어, 자동차 하부의 부품을 디지털화하거나, 사무실로 가져온 작은 도구를 스캔하거나, 원격 위치에서 산업용 물체를 캡처할 수 있습니다.

고정식 스캐너는 삼각대나 로봇 팔에 장착되어 실험실 환경이나 조립 라인에 더 적합합니다. 유연성은 떨어지지만, 반복적이고 대량의 작업에서 뛰어난 성능을 발휘합니다.

스캐닝 기술도 또 다른 중요한 고려 사항입니다:

구조광(청색/백색 광): 이러한 스캐너는 표면 데이터를 캡처하기 위해 광 패턴을 투사합니다. 빠르고, 매우 정확하며(약 0.07~0.1mm), 비용 효율적이어서 정적 및 휴대용 애플리케이션 모두에 적합합니다.

레이저 삼각측량: 이러한 스캐너는 레이저 라인을 사용하여 물체를 측정합니다. 우수한 정밀도(최대 0.02mm)로 알려져 있으며, 소형 산업용 애플리케이션에 이상적입니다. 그러나 고정밀 레이저 스캐너는 비용이 많이 들 수 있습니다.

측정용 3D 스캐너에서 고려해야 할 기능

측정 요구 사항 이해하기

측정용 스캐너를 선택할 때 작업 조건을 고려하세요. 고정된 위치에서 실내 스캔을 할 것인지, 다양한 장소에서의 휴대성이 필요한지? 디지털화할 물체의 종류는 무엇인가요? 일관된 크기의 소형 산업 부품인지, 아니면 복잡한 특징을 가진 다양한 크기와 형태의 물체인지(예: 정교한 특징을 가진 터빈 블레이드)?

정확도와 해상도

정확도와 해상도는 측정에서 핵심 사양입니다. 정확도는 스캐너의 측정이 실제 물체의 치수와 얼마나 일치하는지를 나타내며, 해상도는 스캐너가 캡처할 수 있는 가장 작은 세부 사항을 반영합니다.

높은 정확도와 해상도가 보편적으로 바람직해 보일 수 있지만, 신중하게 선택해야 합니다. 대형 물체(예: 길이 5미터)의 품질 관리를 위해서는 0.1mm의 정확도와 0.6mm의 해상도로 충분할 수 있습니다. 물체에 복잡한 세부 사항이 없다면, 초고정밀도에 투자하는 것은 예산과 컴퓨팅 파워를 절약할 수 있습니다.

반대로, 패턴, 홀로우, 돌출부가 있는 소형 물체(예: 길이 5cm)는 더 높은 정밀도가 필요합니다. 약 0.07mm의 정확도와 0.15mm의 해상도를 가진 스캐너는 고해상도의 3D 모델을 생성할 수 있습니다. 길이가 몇 밀리미터에 불과한 매우 작은 물체는 레이저 스캐너가 제공할 수 있는 더 높은 정밀도가 필요합니다.

소프트웨어

스캐너의 하드웨어는 전체의 일부일 뿐이며, 소프트웨어는 원시 데이터를 실행 가능한 인사이트로 변환합니다. 측정용 스캐너의 소프트웨어는 데이터 처리, 분석, 보고서 생성 등 다양한 기능을 제공하여 전체 측정 프로세스를 지원합니다.

3D 스캐너를 선택할 때 고려해야 할 기타 중요한 요소

숨겨진 비용

스캐너 구매 가격 외에도 다음과 같은 잠재적인 추가 비용을 고려해야 합니다:

교육 및 초기 설치 비용

정기 유지보수 비용 (예: 캘리브레이션)

악세서리 비용 (백팩, 마커, 삼각대 등)

소프트웨어 라이선스 및 업그레이드 비용

예를 들어, 약 $5,000 예산으로는 기본 소프트웨어가 포함된 신뢰할 수 있는 휴대용 스캐너를 구매할 수 있지만,

고급 자동화 시스템은 $100,000 이상이 될 수도 있습니다.

공급업체 지원

측정용 3D 스캐너는 복잡하고 고가의 장비입니다.

초기 사용 시 수많은 질문이나 문제가 발생할 수 있기 때문에, 공급업체의 지원 여부는 매우 중요한 요소입니다.

스캐너에 보증 기간이 포함되어 있는지.

기술 지원을 제공하는지.

현지 대리점이나 빠르게 응답하는 지원팀이 존재하는지.

또한, 장비 구매 전 데모 유닛을 테스트할 수 있는지 확인하세요.

우리는 실제 사용 대상 부품이나 물체를 사용하여 테스트해볼 것을 권장합니다.

원문 : Calibry - BUYING A 3D SCANNER FOR METROLOGY: WHAT YOU NEED TO KNOW(2025년 5월 12일)
