| CAD Import Updated Import Formats: AutoCAD 2024, Autodesk Inventor 2025, Autodesk Navisworks 2025, CATIA V5_6R2024, Creo 11.0, DGN 8, IFC2 up to 2.3.0.1, IFC4 up to 4.0.2.1, NX - Unigraphics NX2412, Parasolid 37.0 Revit 2025, Rhino3D 8, Solid Edge 2025, Solidworks 2025, STEP AP242 E1/2(beta)/3(beta) Expanded Direct CAD Import to Include Merge Objects: 일부 CAD 포맷은 수천 개의 항목을 포함할 수 있습니다. 이러한 파일을 가져온 뒤 SA 트리에서 정렬 및 축약하는 작업은 어려울 수 있습니다. 선택적 CAD Import 과정에서 서피스와 커브(b-splines)를 병합할 수 있는 지능적인 옵션이 추가되었습니다. 이 옵션은 CAD 고유의 구조를 활용해 트리 항목을 압축하여, 가져오기 시 SA 트리 내에 생성되는 개별 요소 수를 크게 줄여줍니다.

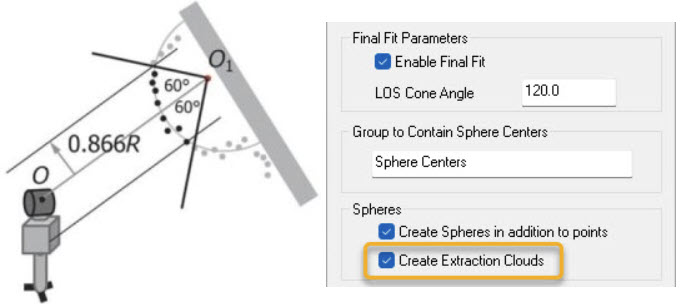

Auto-Detect Sphere Centers Offer Cloud Construction 관련된 instrument station을 기준으로 이상치를 제거하고 솔루션을 개선하기 위해 추가적인 최종 피팅을 수행할 수 있습니다. “Final Fit” 옵션을 활성화하면 ASTM E3125-17 피팅 알고리즘을 사용합니다. 포인트 클라우드 데이터는 구와 중심점을 계산하기 위해 중앙 콘 개구각 120°만 사용하도록 필터링됩니다. 이제 구 포인트 탐지 과정에서 이러한 필터링된 클라우드를 저장하는 옵션이 추가되었습니다.
Added New Multi-Geometry Building Tool 여러 항목을 한 번에 정의하고 생성할 수 있는 새로운 툴이 추가되었습니다. 예를 들어 크로스 섹션 컷을 위한 지오메트리 생성 시 유용합니다. 포함된 여러 옵션은 다음과 같습니다:

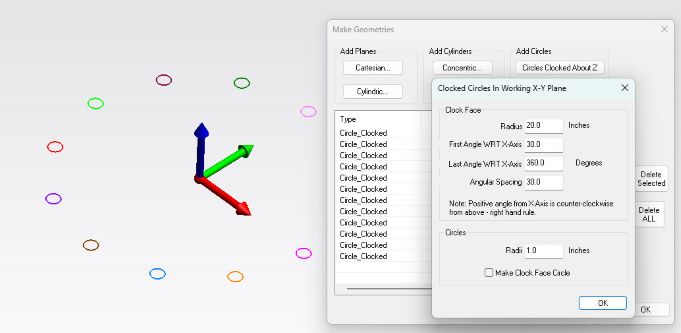

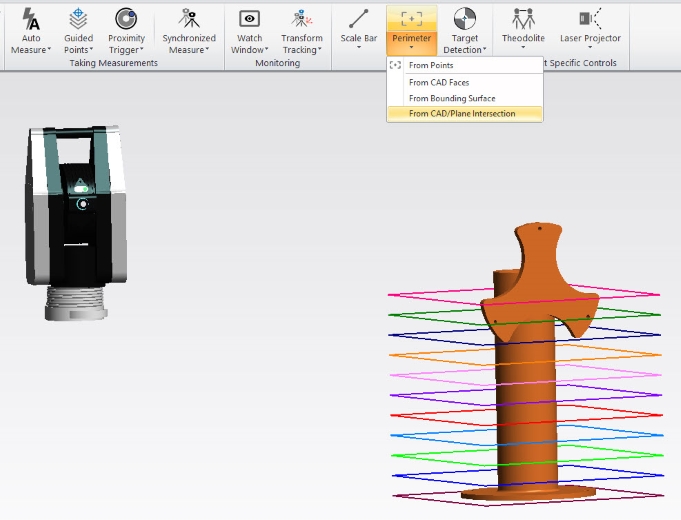

Planes at set distances along selected working frame axes 이 툴은 working frame z-axis를 기준으로 clocked circles를 생성하는 방법도 제공하여 스풀 플랜지 측정에 매우 유용합니다. Perimeter Construction Options “From CAD / Plane Intersection”을 이용해 퍼리미터를 생성하는 새로운 옵션이 추가되었습니다. 선택한 instrument 시점을 사용해 크로스 섹션 측정을 위한 개방형 퍼리미터 세트를 구축합니다.
Expanded Cross Section Clouds 이제 측정을 통해 직접 크로스 섹션 클라우드를 구축할 수 있습니다. Leica ATS600과 같은 장치를 사용해 크로스 섹션 클라우드로 직접 스캔하는 것이 가능해졌습니다. ATS600 Line Scans의 기본 모드는 이제 "Linear"이며, 새로운 “Separate Cloud Per Line” 방법이 추가되어 각 스캔 스트라이프 클라우드를 측정 결과로 생성하여 분석을 쉽게 합니다. 2D Callout View 2D callout view lock 모드가 추가되었습니다. 이 모드에서는 그래픽을 팬할 수 있지만 의도된 뷰 방향에서 회전은 할 수 없습니다.
Click Here to see a YouTube demonstration. New Dynamic Tangent Plane 두 개의 명목상 평행한 reference cylinder를 선택하여 동적 tangent plane을 생성하는 옵션이 추가되었습니다. 가능한 네 가지 접선 변형(위, 아래 및 두 개의 각도)에 대해 선택할 수 있습니다.

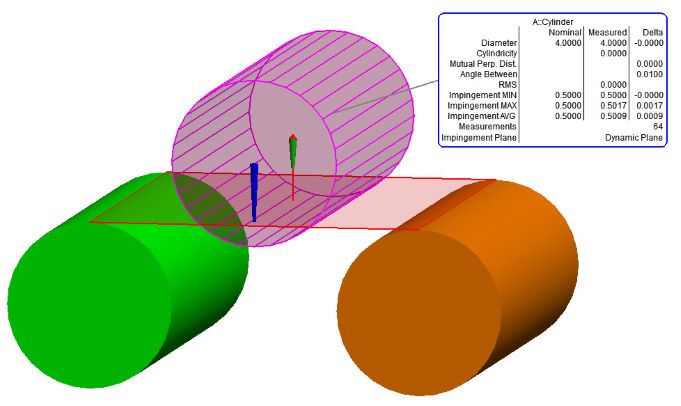

Impingement Plane for Cylinders 실린더용 impingement plane 개념이 추가되어 roller alignment 작업을 지원합니다. 두 인접 롤러에서 설정된 tangent plane 대비 reference roller가 특정 깊이에 위치해야 한다는 개념이며, 세 가지 impingement 기준이 동적으로 계산되어 통계값을 반환합니다.
Click Here to see a YouTube demonstration New Torus Geometry Relationship Toroid 지오메트리가 SA의 dynamic feature 목록에 추가되었습니다. 베어링 레이스 등과 같은 형상을 측정할 때 검사 및 보고에 큰 도움이 됩니다.

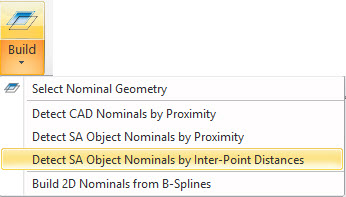

Detect SA Object Nominals by Inter-Point Distances 측정된 GR-Feature에 명목 항목을 감지하고 추가하는 고급 옵션이 도입되었습니다. 이 옵션은 정렬 전에 job 파일의 공간 분포를 기반으로 원, 슬롯, 구 등 포인트 축소가 가능한 feature의 nominals를 찾습니다. 예를 들어 CAD를 가져와 그로부터 nominal features를 구축하고, 부품을 스캔한 후 클라우드에서 원하는 alignment features를 직접 추출한 뒤 이 툴을 사용해 nominal과 measured feature를 한 번에 매칭할 수 있습니다. Nominal Geometry Relationship alignment 시 특히 유용합니다.
Convert Measured Points to Guided Guided points는 inspection에 매우 유용하며 auto measure 작업에도 사용할 수 있습니다. “Convert Measured Points to Guided” 옵션은 측정된 feature 세트를 guide points가 사전 구성된 템플릿으로 직접 변환할 수 있게 해 줍니다. 동일한 기능은 R-click Relationships 브랜치 메뉴에서도 제공됩니다. “Clear Inspection Guided Data”라는 신규 메뉴 옵션이 추가되어 관계에서 guide points를 제거할 수 있습니다.

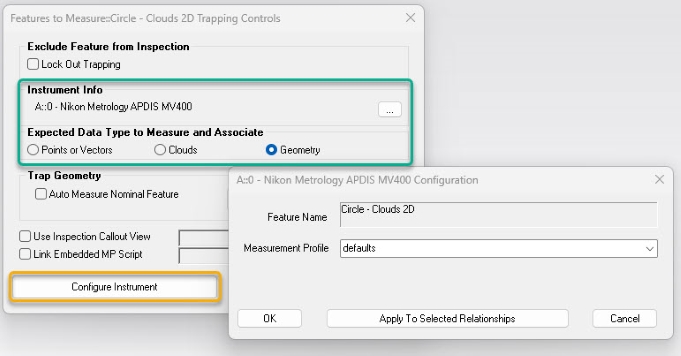

Click Here to see a YouTube demonstration. Expanded Trapping Controls for GR-Features Trapping Controls 대화 상자와 해당 옵션에 여러 가지 유용한 업데이트가 적용되었습니다. Trapping Controls 대화 상자는 선택된 측정 작업에 관련된 제어만 동적으로 표시하도록 조정됩니다. 이는 Configure Instrument 표시를 포함합니다.

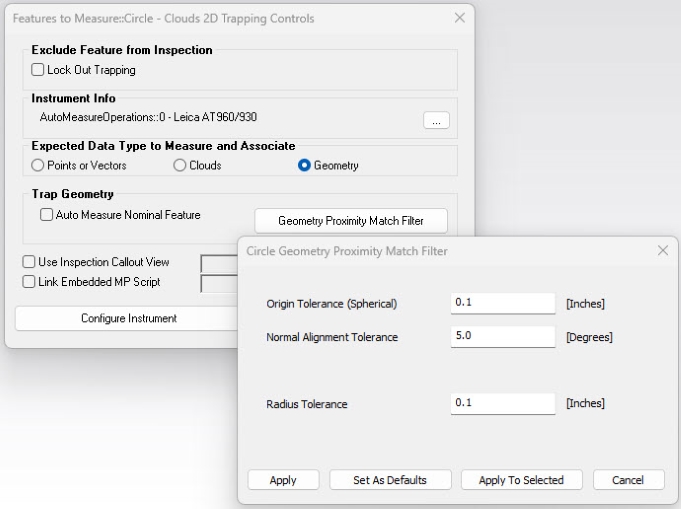

Expanded Multi-Feature Trapping Multi-feature trapping으로 지오메트리를 trap할 수 있는 옵션이 추가되었습니다. 지오메트리 허용 공차 설정도 trapping controls에 포함되었습니다.

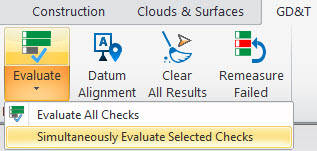

Expanded Measure Batch of Features “Measure Batch of Features” 명령에 Sphere와 Cylinder 지오메트리가 추가되었습니다. 각 GR-Feature 내 Trapping Controls 대화 상자에 지오메트리 선택 컨트롤이 포함되어 이러한 측정을 위한 템플릿 구축을 돕습니다. Click Here to see a YouTube demonstration. Improved RPS Alignment Point to Point relationship가 이제 target point에 저장된 surface normal 방향을 사용해 보정됩니다. 이는 angled surface 상에서 명목 위치와 직접 일치하지 않더라도 원하는 피트를 보장하는 데 도움이 됩니다. 이 기능은 “Detect SA Object Nominals by Inter-Point Distances” 옵션과 함께 사용할 때 특히 효과적입니다. Expanded Simultaneous Evaluations 이번 버전은 ASME 표준 지원을 위한 템플릿 기본값으로서 simultaneous evaluations에 대한 종합적인 지원을 완성했습니다. “SEPT REQT” 등의 특정 텍스트가 text below 필드에 표시된 annotations는 사용자 옵션에서 설정된 simultaneous 기본 요구 세트에서 자동으로 제외됩니다. 기본값을 끄고 선택된 검사만 함께 평가하는 선택적 simultaneous evaluation 옵션도 제공됩니다. 이를 수행하면 이전에 선택한 검사를 재계산할 수 있는 dynamic event가 트리에 생성됩니다. GDT Ribbon Menu는 GDT User Options, Simultaneously Evaluated Selected Checks, Clear All Results(locked results 사용 시 유용)에 직접 접근할 수 있도록 업데이트되었습니다.
Click Here to see a YouTube demonstration. Improved Multi-Feature Point Associations 여러 inspection features를 참조하는 GDT Feature Check에서 GR-Feature 포인트 연결이 직접 사용됩니다. 예를 들어 hole pattern의 위치 검사처럼 다양한 항목을 참조하는 Feature check는 항상 proximity를 사용해 포인트를 연결했는데, alignment가 크게 벗어난 경우 문제가 될 수 있었습니다. GR-Feature를 기반으로 체크를 구축하면 이 문제가 해결됩니다. Added Reference Frame Selection for Transforms 선택적 reference frame을 통해 3D 공간에서 객체를 보다 쉽게 회전할 수 있게 되었습니다. 이번 버전에서는 current working frame, 객체의 시작 orientation, Local frame 중에서 사용자 선택이 가능합니다. 이는 위치 변경을 Working frame 또는 시작 위치 기준으로 적용할 수 있음을 의미합니다. 이 옵션은 object move list에 단일 movable object가 있을 때만 사용 가능합니다.

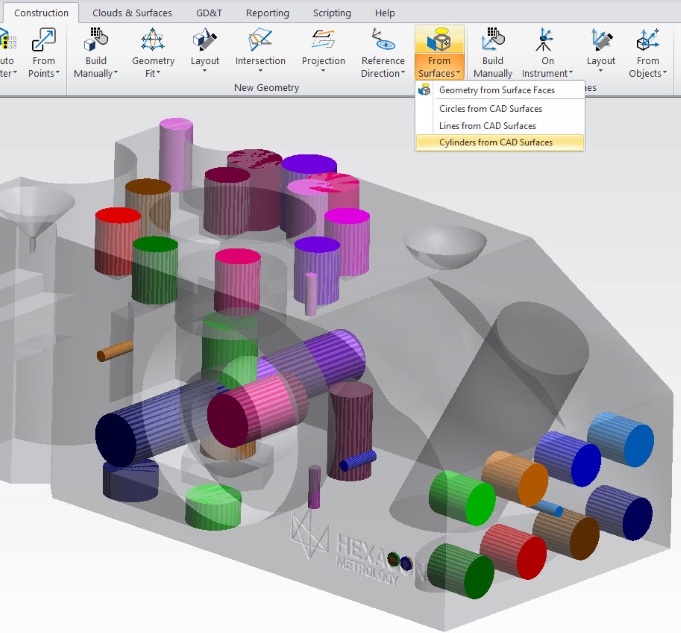

Cylinder Construction From Surfaces 옵션 내에서 CAD Surfaces로부터 Cylinder를 생성하는 기능이 추가되었습니다.

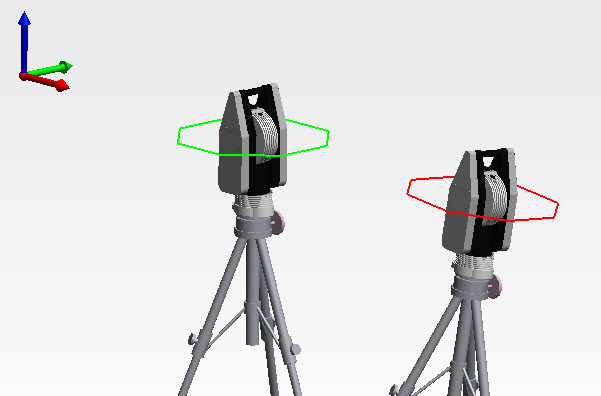

Vertical Alignment Status Display 이제 SA 내에서 instrument의 Vertical Alignment를 표시하는 그래픽 표시기를 활성화할 수 있습니다. 이 상태 표시기는 작업 파일에서 level을 측정할 때 자동으로 활성화되며 Leica의 OTG나 API의 Virtual Level과 같은 level compensation을 고려합니다. 참조 프레임과 추가 공차 제어는 instrument의 R-click 메뉴에서 설정할 수 있습니다.

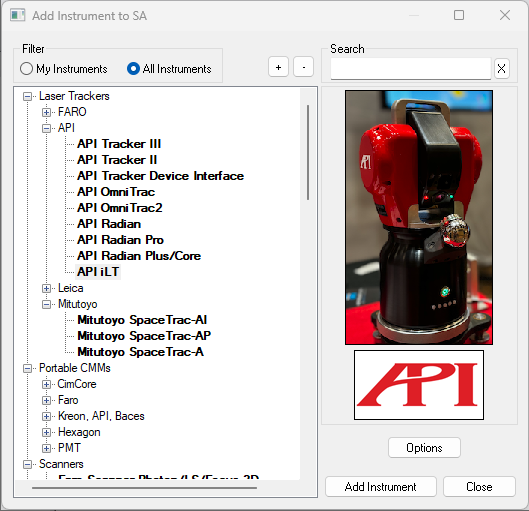

Right-click Point at Surface Point CAD 모델의 한 지점을 R-click하여 instrument beam을 해당 위치로 직접 가리키는 새로운 옵션이 추가되었습니다. 파트에 먼저 정렬된 경우에만 작동하지만, 특정 feature를 측정할 때 매우 유용합니다. 기존 포인트에서 R-click 후 “Point At”을 선택하는 방식과 동일하게 작동합니다. API iLT Laser Tracker 최신 API iLT Laser Tracker가 지원됩니다. 이 새로운 트래커는 다른 Radian laser tracker보다 훨씬 작습니다. 이번 버전에는 API의 최신 SDK와 vprobe 지원이 포함됩니다.
Leica ATS600 Line Scan 측정 프로파일의 일부로 Cross Section 클라우드로 직접 측정 지원. PCMM Arms Arm Interface에 Keyboard Measure Button 추가. arm의 버튼을 수동으로 누르지 않고도 측정을 트리거할 수 있습니다. Total Stations Video 성능 및 mouse Click-Driving 작업 개선. Nikon APDIS Laser Radar SDK 업데이트 및 GR-Feature batch 측정 옵션과의 통합 강화. MV430E/MV450E Gauging Engine(GE)을 통한 SA Geometry Relationships(Features) 자동 측정 개선. GR-Spheres와 GR-Cylinders가 지원 지오메트리 유형 목록에 추가되었습니다. Hexagon Handheld 3D Scanner HHScann 측정 프로세스와의 성능 및 동기화 업데이트. LAP Laser Projectors MP Op Check string 명령 “Zero Projector Transform” 추가. New Diagnostic tools added: MP profile diagnostics가 추가되어 “Analyzer DataMPStepTimeLog.csv” 파일을 생성합니다. 이는 애플리케이션 속도를 저하시킬 수 있는 명령을 식별하는 데 사용할 수 있습니다. New MP Commands Get Instrument Group and Target. 선택된 instrument에 현재 설정된 collection, group 및 target 이름을 반환합니다. Updated Commands Auto Filter Clouds to Nominal Geometry 3D. proximity cloud auto filter 설정 사용 여부를 지정하는 “Use Filter Settings?” 토글 추가.
|
