객체를 디지털화하여 폴리곤 모델을 얻은 후에는, 이를 보완할 수 있는 편집 소프트웨어가 필요할 수 있습니다. 때로는 원본 파일에 데이터가 부족해 메시(mesh)에 구멍이 생기기도 하고, 때로는 스캐너가 너무 많은 정보를 캡처해서 불필요한 부분을 삭제하고 싶을 때도 있습니다.

3D 업계에서 잘 알려진 사실이 하나 있습니다. 바로 소프트웨어 가격이 비싸다는 점입니다. CAD/CAM 전문가라면 그 가격이 정당화되지만, 그 외 사용자들은 어떤 선택지가 있을까요? 아래에 .obj 또는 .stl 파일을 편집하는 데 도움이 될 만한 유용하고 무료인 소프트웨어를 정리했습니다.

1.MeshLab

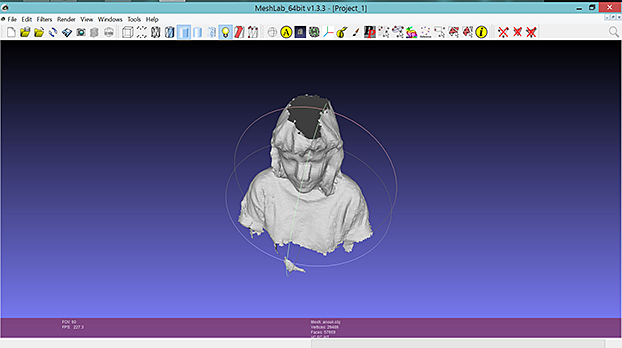

MeshLab은 메시 작업에 다양한 도구를 제공하는 오픈소스 시스템입니다. 사용자는 데이터를 시각화하고, 병합하고, 변환하고, 편집하고, 정리하고, 검사하고, 렌더링할 수 있습니다. 또한 3D 프린팅용 모델을 준비하는 데도 도움이 됩니다. STL, PLY, STL, OFF, OBJ, 3DS 등 가장 널리 사용되는 파일 포맷과 포인트 클라우드를 지원합니다. 3D 스캐너 사용자에게 유용할 수 있는 기능은 다음과 같습니다.

• 텍스처 메시 간소화

• 자동 메시 최적화

• 곡률 시각화 및 평가

• 3D 프린팅용 색상 보정

• 구멍 메우기

• 자동 리메싱


또한 STL 파일이 watertight(물이 새지 않는 상태)인지 확인하고 모델의 특정 부분을 삭제할 수도 있습니다. MeshLab은 처음부터 새로운 모델을 만드는 기능은 제공하지 않지만, 빠르게 편집하기에는 완벽한 툴입니다.

2.FreeCAD

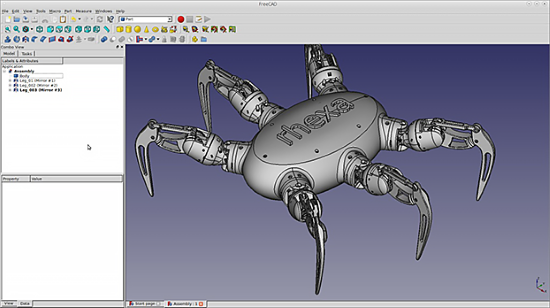

FreeCAD는 주로 건축가와 기계 엔지니어가 사용하는 오픈소스 파라메트릭 3D 모델러로, 객체 설계를 위해 제작되었습니다. STEP, IGES, STL, SVG, DXF, OBJ, IFC, DAE 등 다양한 파일 포맷을 지원합니다.

Mesh Workbench(메시 작업 공간)는 삼각형 메시 작업을 위한 다양한 도구를 제공합니다.

• 메시 평가 및 복구

• 솔리드 메시 검사

• 곡률 플롯

• 구멍 메우기

• 메시 경계에 면 추가

• 메시 삭제

• 메시 자르기

• 메시 펼치기(언랩) 등


기타 여러 기능이 있습니다.

FreeCAD는 기계 설계를 목적으로 제작되었기 때문에 STL 파일 편집이나 기술적 객체 제작에 탁월합니다. 향후 스컬핑(조각) 작업을 위한 3D 모델을 편집하려면 다른 무료 오픈소스 프로그램을 고려하는 것이 좋습니다.

3.Blender

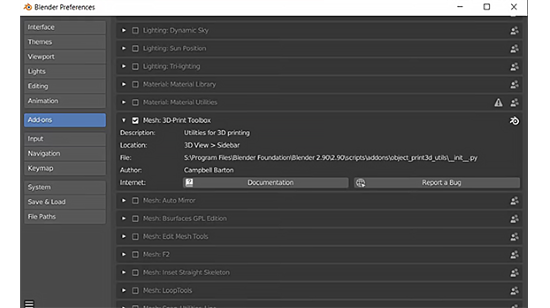

Blender는 모델링, 스컬핑, 게임 제작, 동영상 제작 등 다양한 용도로 사용되는 유명한 프로그램입니다. 강력한 알고리즘을 바탕으로 메시 작업 및 STL 파일 편집이 가능합니다. Blender는 3D 모델의 세밀한 작업에 적합합니다. 3D-Print Toolbox는 3D 모델을 복구하고 이후 3D 프린팅을 위한 준비에 유용한 기능을 제공합니다.

Blender는 3D 모델 작업에 훌륭한 선택이지만, 복잡한 메시와 하이폴리(고폴리곤) 객체 작업 시 많은 컴퓨팅 파워가 필요하다는 점을 유념하세요.

4.Sculpt GL

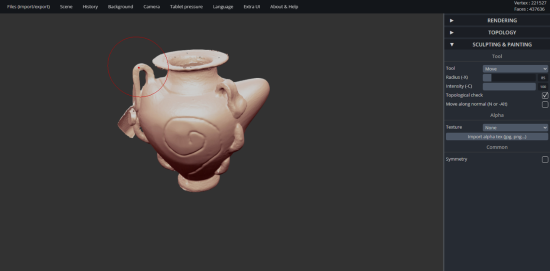

Sculpt GL은 브라우저에서 사용할 수 있는 무료 조각(스컬핑) 프로그램입니다. Zbrush와 같은 전문 스컬핑 소프트웨어와 달리, 조각에 필요한 기본 기능만 포함되어 있습니다. .obj와 .stl 파일을 지원하며, 모델 복구, 구멍 메우기, 메시 변형 및 추가 편집 작업에 활용할 수 있습니다.

5.3DSlash

3DSlash는 마인크래프트에서 영감을 받아 3D 모델링을 쉽고 재미있게 만들기 위해 개발되었습니다. 전문가보다는 취미 사용자에게 더 적합하며, 간단한 모델 제작에 적합하지만 STL 파일 편집에도 사용할 수 있습니다.

6.MeshMixer

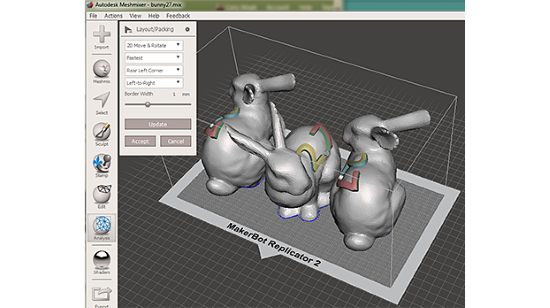

MeshMixer는 “3D 메시용 스위스 군용 칼”이라 불리는 무료 메시 편집 소프트웨어로, 오토데스크가 배포했습니다. 쉽게 메시를 편집하고 복구할 수 있는 다양한 도구를 제공합니다. 또한 내장 슬라이서 툴이 있어, 파일을 MeshMixer에서 바로 3D 프린터로 전송할 수 있습니다.

주요 기능은 다음과 같습니다.

• 브러시, 서피스-래쏘, 제약조건 등 고급 선택 도구

• 리메싱 및 메시 단순화/축소

• 메시 스무딩 및 자유 변형

• 구멍 메우기, 브리징, 경계 지퍼링, 자동 복구

• 평면 자르기, 미러링, 불리언 연산

• 돌출, 오프셋 서피스, 타겟 서피스 투영

• 내부 튜브 및 채널 생성

• 피벗을 통한 정밀한 3D 위치 조정

• 표면 자동 정렬

• 3D 스컬핑 및 서피스 스탬핑


2021년 9월부터 오토데스크는 MeshMixer 개발과 지원을 중단했지만, 소프트웨어는 여전히 사용할 수 있습니다. 대부분의 인기 기능은 Fusion 360으로 이전되었습니다.

7.Fusion 360 개인용 무료 버전

Fusion 360은 CAD 및 CAM용 3D 모델링 소프트웨어입니다. 연간 약 400달러의 유료 구독이 필요하지만, 개인용 무료 버전이 제공됩니다. 기본적인 설계 및 3D 모델링 도구가 포함되어 있어 메시 편집에 적합합니다.

• 메시 크기 조정

• 복구

• 이동/복사

• 지우기 및 채우기

• 삭제

• 리메싱

• 스무딩 등


기타 다양한 기능이 제공됩니다.
