지질 조사에서 운동학 해석(kinematic analysis)까지 어떻게 원활하게 연결할 수 있을지 궁금하신가요? 2024년 개최된 ShapeMetriX와 Dips 통합 웨비나에서 바로 이 주제를 다루었습니다.
이번 세션은 Dr. Grace Huang(Rocscience 지반역학 제품 매니저) 진행, Dr. Markus Pötsch(3GSM 테크니컬 스페셜리스트)와 Yalin Dogan(Rocscience 애플리케이션 엔지니어)의 인사이트로 꾸려졌으며, 두 소프트웨어가 엔지니어링 워크플로우를 어떻게 효율적으로 연결해주는지 구체적으로 소개했습니다.
암반 사면 안정, 노천광산, 구조지질 평가 업무를 수행하는 엔지니어는 이 통합을 통해 3D 지질 데이터를 더욱 정확하고 효율적으로 취득, 처리, 분석할 수 있습니다. 암반 사면 안정 해석을 최적화하는 데 도움이 되는 웨비나 주요 5가지 포인트를 정리하면 다음과 같습니다.
1.지질 매핑용 포토그래메트리 데이터의 유용성 극대화
ShapeMetriX는 드론 기반 항공 포토그래메트리와 지상 이미지를 활용해 고해상도 3D 모델을 생성합니다. 그러나 단순한 수직(상공) 촬영만으로는 급경사 암반의 주요 불연속면을 포착하기 어렵기 때문에, 다음과 같은 테크닉을 활용하는 것이 좋습니다.
○수직, 경사, 전면 이미지를 균일하게 조합해 카메라 포지션을 다양하게 확보
○이미지 중첩도는 최소 80% 이상으로 설정해 3D 모델 재구성을 개선
○거리 차이가 큰 이미지는 혼합하지 않기
이렇게 하면 단순 사면 형상뿐 아니라 구조적으로 중요한 요소까지 포함된 3D 모델을 얻을 수 있습니다.
2.반자동 도구로 절리 방향 해석의 효율화

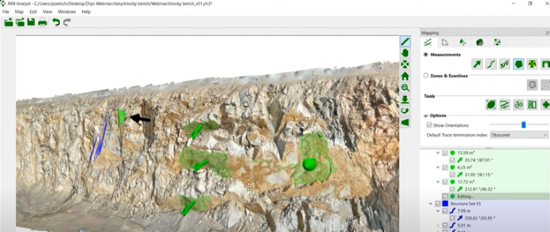

기존의 불연속면 매핑은 나침반 측정과 육안 판독에 의존했으나, 관측자별 편차와 오류가 쉽게 발생합니다. Guided Trace, Region Grow와 같은 ShapeMetriX의 반자동 절리 추출 도구와 Dips의 구면 투영·절리 해석법을 활용하면 훨씬 더 효율적이고 일관된 분석이 가능합니다.
○구조지질 지도에서 유사한 방향의 절리를 자동으로 군집화해 추출
○고해상도 포토그래메트리 모델에서 절리의 연장성, 경사 및 방향, 간격 등 계량화
○현장 조사 시간을 단축하고, 재현성 있는 결과 확보
이런 데이터는 추가적인 운동학 해석에 체계적으로 활용할 수 있습니다.
3.운동학 해석용 Dips로 데이터 직접 내보내기
현장 절리 데이터를 수기로 정리해 Dips 등 소프트웨어에 입력하는 과정에서 오류가 많이 발생하는데, ShapeMetriX-Dips 연동은 이런 수동 입력을 없애줍니다. 절리 측정값을 바로 Dips로 내보내 다음을 평가할 수 있습니다.
○절리-사면 정렬에 따른 평면파괴 위험
○절리 교차에 의한 쐐기파괴 메커니즘
○절리 기울기-사면 관계 분석을 통한 전도파괴(뒤집힘) 위험
자동 전환으로 워크플로우 효율성 및 데이터 신뢰도를 높일 수 있습니다.
4.Dips의 필터링과 표적 분석 기능 활용

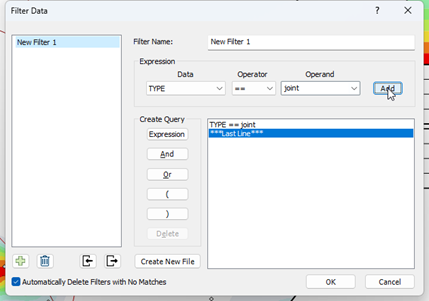

대규모 데이터셋에서 의미 있는 불연속면만 선별해 분석하려면 Dips의 동적 필터 기능이 유용합니다.
○경사, 방향, 연장성 등 기준에 따른 절리집단 분리
○구조적으로 주요 사면 안정성 영향 요소만 집중 분석
○실시간으로 구면망에서 필터링하여 표적 데이터만 분석
이렇게 하면 불필요한 데이터 처리 시간을 줄이고, 의미 있는 구조 데이터를 기반으로 한 해석이 가능합니다.
5.운동학 해석을 넘어선 심화 분석
운동학 해석만으로는 절리 강도, 외력, 보강설계 등의 요소를 반영할 수 없으므로, 정확도를 높이기 위해 다음을 추가하세요.
○절리 전단강도 특성 반영해 다양한 조건에서 파괴 가능성 평가
○분석 내에서 앵커, 볼트 등 보강 시스템 모델링
○구조·지반역학 파라미터를 결합해 외력하에서 블록 안정성까지 평가
더 효율적인 지반공학 워크플로우
ShapeMetriX-Dips 연동은 지질 특성화부터 자동 구조지도 작성, 구조 제어 파괴 메커니즘 해석까지 데이터 기반 접근을 실현합니다. 수작업 오류를 줄이고, 재현성과 신뢰성을 높이며, 사면 안정성 평가를 가속화할 수 있습니다.
