작성자 : 관리자 오늘날의 제조 환경에서 정밀도와 효율성은 어떤 제품의 성공에도 결정적입니다. 초기 설계 개념부터 생산의 마지막 단계에 이르기까지, 3D 획득(3D acquisition) 데이터와 3D 측정(3D measurement) 데이터는 공정을 최적화하고, 품질을 보장하며, 오류를 줄이는 데 핵심적인 역할을 합니다.
3D 획득 데이터와 3D 측정 데이터란?
3D 획득 데이터는 3D 스캐닝 과정에서 캡처된 원시(raw) 데이터를 의미하며, 해석 없이 객체의 전체 표면 형상을 나타내는 포인트 클라우드 같은 데이터를 말합니다.
획득된 데이터는 일반적으로 가공되지 않은 상태이며, 이후 분석을 위한 기반으로 사용됩니다.
3D 측정 데이터는 계측 소프트웨어를 사용해 획득 데이터(메시 또는 포인트 클라우드)를 처리한 결과입니다. 평면, 원통, 원과 같은 기하학적 피처를 추출하는 데 사용할 수 있습니다.
측정 암(measuring arms), 스캐너, CMM(좌표 측정기) 등의 측정 도구는 3D 획득 데이터와 3D 측정 데이터를 제공합니다. 이들은 설계에서 유지보수에 이르기까지 전체 제품 생애주기를 지원합니다.

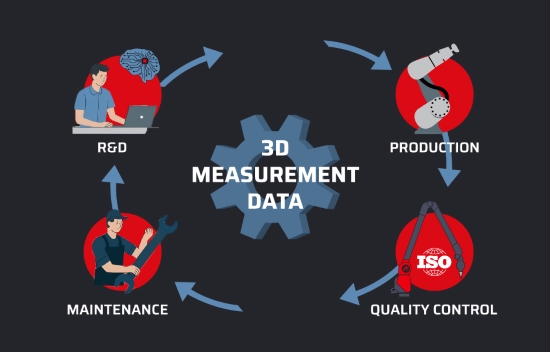

제품 라이프사이클 초기 단계의 핵심 요소
연구개발(R&D)
3D 획득 데이터는 R&D 과정에서 유용한 통찰을 제공하여, 엔지니어와 연구자가 현실 세계의 데이터를 바탕으로 정보에 입각한 결정을 내리도록 돕고, 궁극적으로 더 높은 품질의 결과에 기여합니다.
R&D 부서는 다양한 개발 목적을 위해 3D 계측 데이터를 활용합니다.
컨셉 및 설계 단계
이 단계에서는 제품에 대한 초기 아이디어가 상세한 계획으로, 그리고 이후에는 프로토타입으로 전환됩니다. 설계가 의도대로 기능하도록 보장하려면 3D 데이터가 반드시 필요합니다.
프로토타입 테스트 및 소재 탐색
양산에 들어가기 전에, 측정 데이터는 실제 부품을 설계 모델과 비교하여 프로토타입의 정확성을 검증하는 데 도움을 줍니다. 또한 이러한 데이터에 기반한 분석은 R&D 팀이 새로운 소재와 콘셉트를 시험해 보도록 하여, 혁신을 촉진하고 제품 성능을 최적화할 수 있게 합니다.
제품 개선을 위한 3D 측정 데이터 활용
물리 모델의 디지타이징
테크니컬 디자이너는 3D 스캐너를 사용해 물리적 프로토타입의 정확한 기하 형상을 캡처하고, 획득 데이터(포인트 클라우드)를 메시로 변환해 추가 다듬기를 진행할 수 있습니다. 이는 더 빠른 프로토타이핑을 가능하게 하고 손쉬운 수정도 지원합니다.
설계 정확도 향상
3D 측정 데이터를 통해 설계 엔지니어는 부품과 소재의 실제 물리적 특성을 제조 방법에 반영할 수 있어 추측을 제거하고 설계 반복 횟수를 줄이며 개발 속도를 높일 수 있습니다.
예를 들어, 초기 프로토타입 테스트 후 자동차 제조사는 운전자들이 장거리 주행 시 센터 콘솔의 팔걸이가 약간 불편하다는 점을 발견합니다. 처음부터 다시 설계하는 대신, 기술자가 폼 패딩을 인체공학적 요구에 맞게 수작업으로 약간 재형성합니다. 이후 수정된 부품을 3D 스캔하여, 디자이너가 개선된 형상의 정확한 기하를 캡처하고 이를 CAD 모델에 바로 통합할 수 있어, 반복을 줄이고 최종 설계 승인을 앞당길 수 있습니다.
초도 검사(FAI) 수행
부품에 대한 초도 검사(FAI)가 완료되면, 그 데이터는 3D 측정 범위를 만드는 데 사용될 수 있습니다. 제조 초기 단계부터 작업자는 사전에 정의된 관리 절차를 따라가며, 시간과 리소스를 최적화할 수 있습니다.

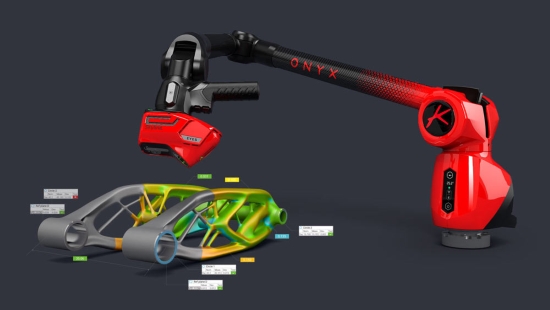

Kreon의 Skyline 3D 스캐너 라인업은 복잡한 구성품에서 상세 데이터를 캡처하는 데 이상적입니다. 3D 데이터는 효율적인 설계 프로세스를 위해 CAD 소프트웨어와 통합될 수 있습니다.
3D 검사 데이터로 중간 생산 단계의 품질 관리를 개선
결함의 조기 탐지
3D 스캐닝 솔루션은 제작 중인 부품을 실시간으로 검사할 수 있게 해줍니다. 이를 통해 표면의 이음선, 뒤틀림, 수축과 같은 문제를 공정 초기에 발견하고, 제조사는 신속히 조정하여 폐기물을 줄이고 결함 제품이 시장에 유입되는 것을 방지할 수 있습니다.

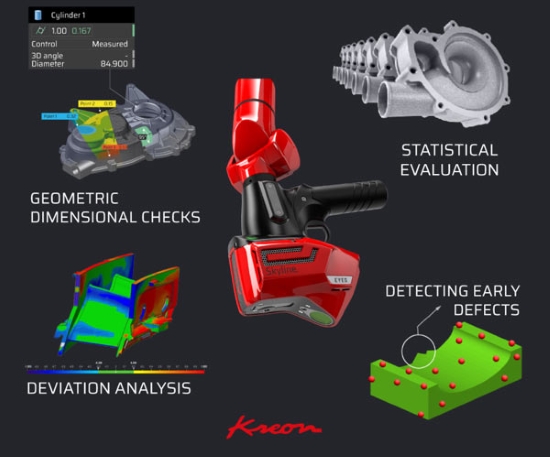

표면 분석을 위한 컬러 매핑
측정된 포인트 클라우드 또는 메쉬를 이론 모델에 중첩하면, 소프트웨어가 컬러 편차 맵을 생성하여 변화를 시각적으로 강조합니다. 이 분석은 표면 불규칙성이나 공구 결함(정렬, 마모, 열화)을 쉽게 식별하도록 도와줍니다.
치수 일관성 보장
첨단 3D 검사 도구는 각 부품이 엄격한 설계 공차에 부합하는지 확인하며, 미세한 변동까지도 감지합니다. 이는 작은 편차가 성능, 안전성, 조립에 영향을 줄 수 있는 항공우주 및 자동차 산업에서 특히 중요합니다.
통계적 공정 관리(SPC)
정확도를 갖춘 고속 데이터 분석은 실시간 통계 평가를 가능하게 합니다. 다수의 부품 전반에 반복적으로 발생하는 편차를 검토함으로써, 장기적인 공정 안정성을 유지하고 결함의 확산을 방지할 수 있습니다.
공구 및 생산 파라미터 최적화
3D 계측 데이터는 부품을 검증할 뿐 아니라 공구 최적화에도 기여합니다. 이 데이터 덕분에 제조사는 공구 형상을 다듬고, 품질을 향상시키기 위해 기계 파라미터를 조정하며, 예를 들어 금형/다이 제조에서 시행착오 사이클을 최소화할 수 있습니다.
제품 후반 단계에서 유지보수와 수리를 지원
제품 라이프사이클의 후반 단계에서 유지보수와 수리는 장비의 지속적인 기능을 보장하는 데 중요한 역할을 합니다.
마모 상태나 조립 품질을 점검하기 위한 수단의 검사를 통해, 기업은 부품이 고장날 시점을 예측하고 큰 문제로 이어지기 전에 점검을 계획할 수 있습니다.
측정 암과 같은 3D 측정 도구의 유연성은 생산 라인에서 직접 검사를 수행할 수 있어 시간을 절약합니다—부품을 분해하거나 계측실로 옮길 필요가 없습니다.
예를 들어, 산업 기계 분야에서 3D 스캐닝은 터빈이나 엔진 같은 대형 구성품을 검사할 수 있습니다. 기술자는 3D 데이터에 의존해 결함과 열화를 감지하고, 해당 부품을 수리할지 교체할지 결정할 수 있습니다.

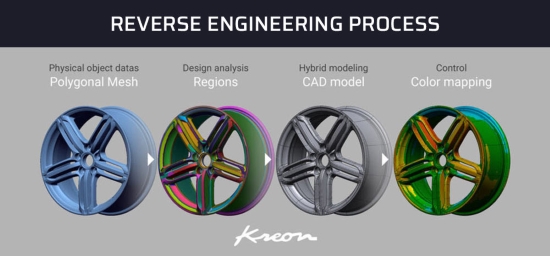

3D 스캐닝 데이터로 리버스 엔지니어링
3D 스캐닝 기술은 제조사가 오래되었거나 변형된 부품의 정확한 치수를 캡처하여 디지털 모델을 생성함으로써, 더 이상 생산되지 않는 예비 부품을 재제작할 수 있게 해줍니다. 이는 예비 부품 생산이 중단된 산업에서 특히 유용합니다.
기존 CAD 파일이 없는 경우, 리버스 엔지니어링은 기존 설계를 적응·개선할 수 있게 해줍니다.
호환성 향상
3D 스캐닝은 리버스 엔지니어링을 통해 새로 제작되는 부품이 기존 시스템과 완벽하게 맞도록 보장합니다. 이는 복잡한 어셈블리 환경에서 정확한 크기와 형상의 설계를 도출해 적합하게 끼워 맞추는 데 필요합니다.
리버스 엔지니어링을 위한 3D 스캐닝의 다양한 이점:
-CAD가 없는 부품의 CAD 모델 생성 시간을 단축합니다.
-수정 및 개선을 가능하게 합니다.
-제조사가 예비 부품을 빠르고 정확하게 생산할 수 있게 합니다.
-비호환성 위험을 줄이고 원활한 통합을 보장합니다.
결론
3D 측정 데이터는 제조업에서 제품 생애주기의 모든 단계를 지탱하는 기반입니다. 초기 설계와 프로토타이핑 단계부터 중간 생산 단계에 이르기까지.
Kreon Technologies는 다양한 산업에 걸쳐 최첨단 3D 측정 솔루션을 제공합니다. 3D 계측 시스템은 특히 품질 관리와 리버스 엔지니어링을 통해 제품 생애주기 전반에서 제조사가 3D 데이터의 잠재력을 최대한 활용할 수 있도록 해줍니다.
